SUS317(ステンレス鋼)用途、成分、機械的性質

オーステナイト系ステンレス | 2021年01月19日

SUS317は、クロム18%・ニッケル12%・モリブデン3.5%程度を含む、オーステナイト系ステンレス鋼です。

オーステナイト系ステンレス鋼には、優れた延性・強度・耐熱性・靭性があります。SUS317は、オーステナイト系のなかでも特に耐食性に優れた材料で、サビを誘発する塩素環境でも有効に使える材料です。

参考:【SUS(ステンレス)種類と見分け方】用途・特徴を専門家が徹底解説!

cta

SUS317の用途

引用元:株式会社富士セイセン

SUS317は、化学工業設備・染色設備に多く用いられています。SUS317は、オーステナイト系ステンレス鋼の一種で、SUS316よりも耐孔食性に優れた材料です。

参考:SUS316(ステンレス鋼)成分、硬さ、ヤング率

JIS規格では、【JIS G 4303:ステンレス鋼棒】・【JIS G 4304:熱間圧延ステンレス鋼板及び鋼帯】・【JIS G 4305:冷間圧延ステンレス鋼板及び鋼帯】などで規定されています。


孔食とは

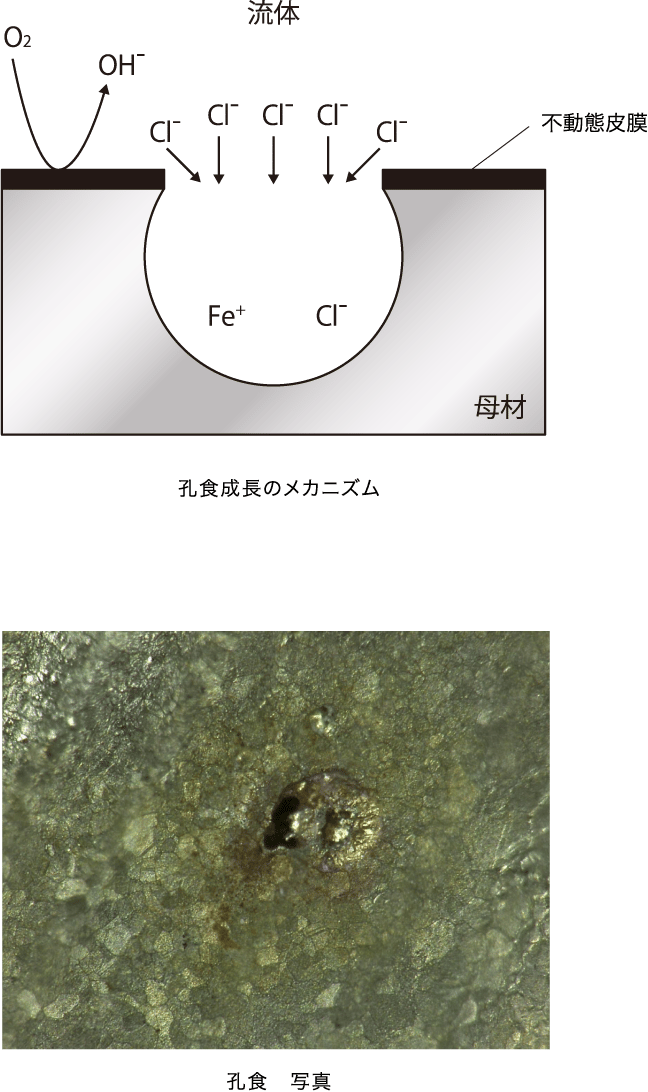

引用元:株式会社日坂製作所

孔食とは、上図のように点状、もしくは虫食い状のような、局部的に深く腐食する現象のことをいいます。

一般的にステンレス鋼は、表面に「不働態皮膜」と呼ばれる、サビに強い膜を形成します。しかし、塩素イオン(Cl-)により不働態皮膜が破壊されると、不働態皮膜が再形成できず、腐食し続けてしまいます。これは、不働態皮膜の破れた箇所が電気化学反応を起こし、塩素イオンが腐食した穴のなかに蓄積するためです。

孔食対策のひとつとして、クロム(Cr)やモリブデン(Mo)を多く添加した、強い耐食性を持つステンレス鋼を選ぶことが挙げられます。SUS317は、モリブデンを多く含有しており、孔食を防ぎたい場合に効果的です。



SUS317の化学成分

引用元:有本機業株式会社

  • <SUSの化学成分(単位:%)>

種類の記号

C

Si

Mn

P

S

Ni

Cr

Mo

Cu

N

その他

SUS317

0.08

以下

1.00

以下

2.00

以下

0.045

以下

0.030

以下

11.00~

15.00

18.00~

20.00

3.00~4.00

-

-

-

SUS316

0.08

以下

1.00

以下

2.00

以下

0.045

以下

0.030

以下

10.00~

14.00

16.00~

18.00

2.00~3.00

-

-

-

SUS304

0.08

以下

1.00

以下

2.00

以下

0.045

以下

0.030

以下

8.00~

10.50

18.00~

20.00

-

-

-

-

引用元:JIS G 4303:2012

SUS317は、前述したSUS316や市場で多く出回っているSUS304と比較すると、ニッケル(Ni)とモリブデン(Mo)を多く含有しています。

参考:SUS304とSUS430の意味とは? 使い分けや特徴も分かりやすく解説!

ステンレス鋼は、モリブデンを含むことにより、不働態皮膜を再形成しやすくなります。また、ニッケルは、強度や靭性の向上のほか、孔食の進行速度を引き下げる効果も期待できます。



SUS317の機械的性質

引用元:山内金属株式会社

  • <SUS317の機械的性質>

種類の記号

耐力

Mpa

(N/mm2)

引張強さ

Mpa

(N/mm2)

伸び

絞り

硬さ

HBW

HRBS

又は

HRBW

HV

SUS317

205以上

520以上

40以上

60以上

187以下

90以下

200以下

引用元:JIS G 4303:2012

SUS317の機械的性質は上表の通りです。こちらは、SUS316・SUS304の数値と全く同じ値を示しています。
