バルブ記号の種類一覧【メーター記号も紹介】

バルブはあらゆる建築現場で見られる資材ですが、現物を知っていても図面で確認した際に「何の記号を意味しているのか分からない……」と思ったことはありませんか?バルブは種類が豊富かつ、記号の見た目が似ているものも多いことから、記号を覚えきるのは難しいものです。

そこで今回は、バルブ記号の意味を確認したい方向けに、種類を一覧でご紹介します。バルブ記号で分からないことがあった場合にぜひ参考にしてみてください。

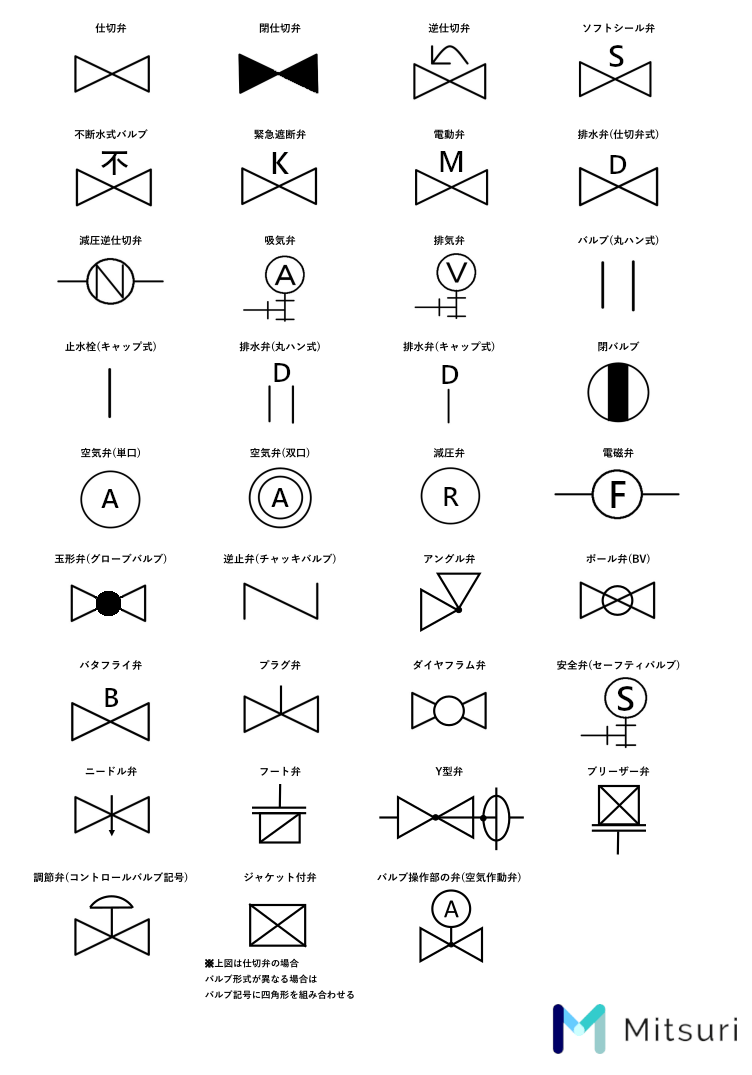

バルブ記号の種類一覧(JIS製図方法例)【図面・CAD作成の参考に】

はじめに代表的なバルブの記号をご紹介します。紹介している記号の種類は以下の通りです。

仕切弁(ゲートバルブ記号、GV)

閉仕切弁

逆仕切弁

ソフトシール弁

不断水式バルブ

緊急遮断弁

電動弁

排水弁(仕切弁式)

減圧逆止弁

吸気弁

排気弁

バルブ(丸ハン式)

止水栓(キャップ式)

排水弁(丸ハン式)

排水弁(キャップ式)

閉バルブ

空気弁(単口)

空気弁(双口)

減圧弁

電磁弁

玉形弁(グローブバルブ)

逆止弁(チャッキバルブ)

アングル弁

ボール弁(BV)

バタフライ弁

プラグ弁

ダイヤフラム弁

安全弁(セーフティバルブ)

ニードル弁

フート弁

Y型弁

ブリーザー弁

調節弁(コントロールバルブ記号)

バルブ操作部の弁(空気作動弁)

その他のバルブ(油圧・空気圧システムのバルブ)弁記号

ここでは油圧・空気圧システムのバルブに使用されているバルブの図記号例をご紹介します。

参考:JIS B 0125-1 油圧・空気圧システム及び機器-図記号及び回路図-第1部:図記号

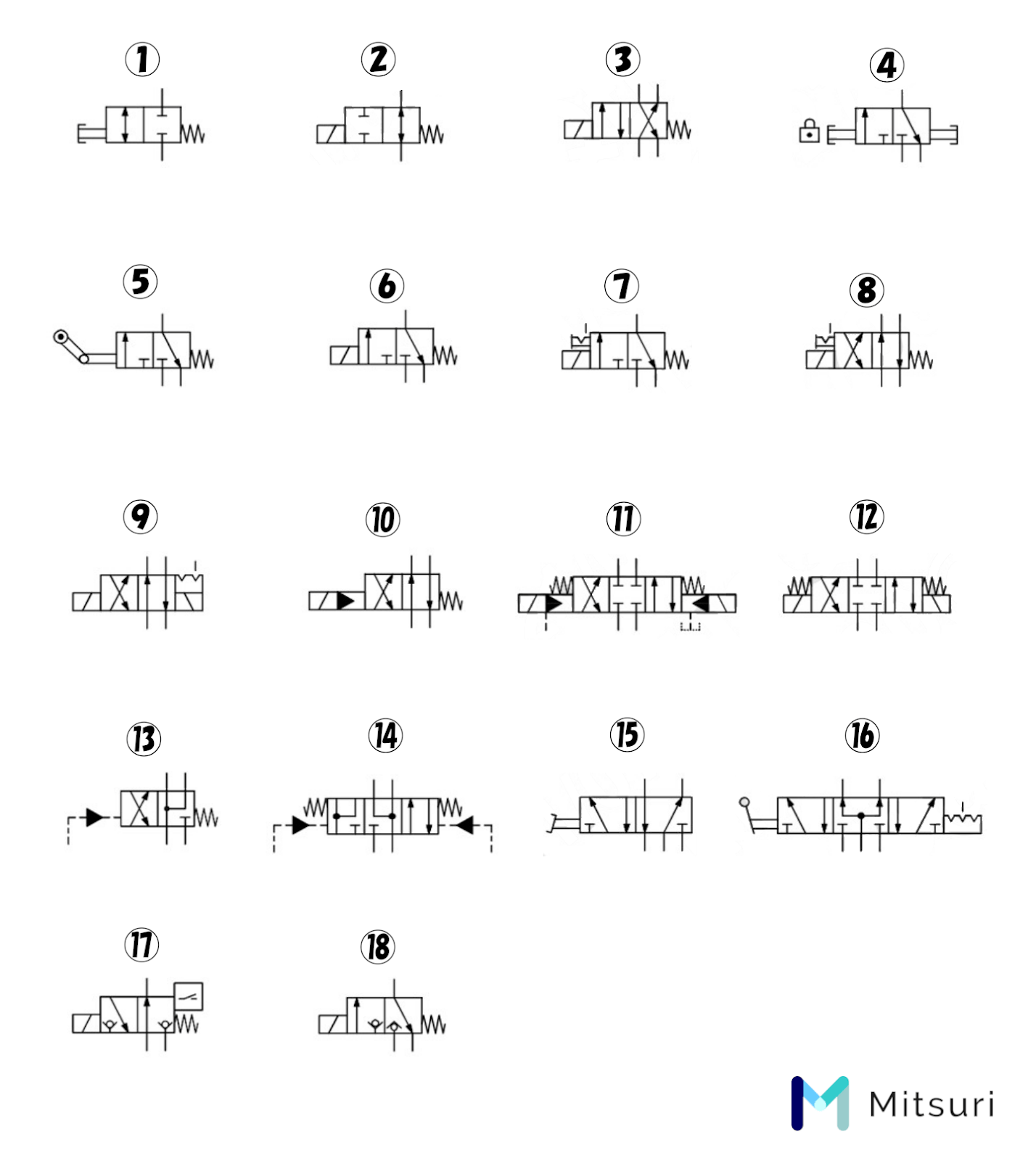

方向制御弁の図記号例

1:2ポート2位置方向制御弁(押し操作、スプリングリターン、ノーマルクローズ)

2:2ポート2位置方向制御弁(電磁操作、スプリングリターン、ノーマルオープン)

3:4ポート2位置方向制御弁(電磁操作、スプリングリターン)

4:3ポート2位置錠付きロックアウト弁

5:3ポート2位置方向制御弁(1方向操作(片ぎき)用ローラレバー操作、スプリングリターン)

6:3ポート2位置方向制御弁(電磁操作、スプリングリターン)

7:3ポート2位置方向制御弁(電磁操作、スプリングリターン、ロック付き手動オーバライド)

8:4ポート2位置方向制御弁(電磁操作、スプリングリターン、ロック付き手動オーバライド)

9:4ポート2位置方向制御弁(電磁操作、両ソレノイド、デテント付き)

10:4ポート2位置方向制御弁(電磁油圧パイロット操作、スプリングリターン)

11:4ポート3位置方向制御弁(電磁油圧パイロット操作、スプリングセンタ、外部パイロット、外部ドレン)

12:4ポート3位置方向制御弁(電磁操作、スプリングセンタ)

13:4ポート2位置方向制御弁(油圧パイロット操作、スプリングリターン)

14:4ポート3位置方向制御弁(油圧パイロット操作、スプリングセンタ)

15:5ポート2位置方向制御弁(両ぎきペダル操作)

16:5ポート3位置方向制御弁(レバー操作、デテント付き)

17:3ポート2位置電磁ポペット弁(リミットスイッチ付き)

18:3ポート2位置電磁ポペット弁

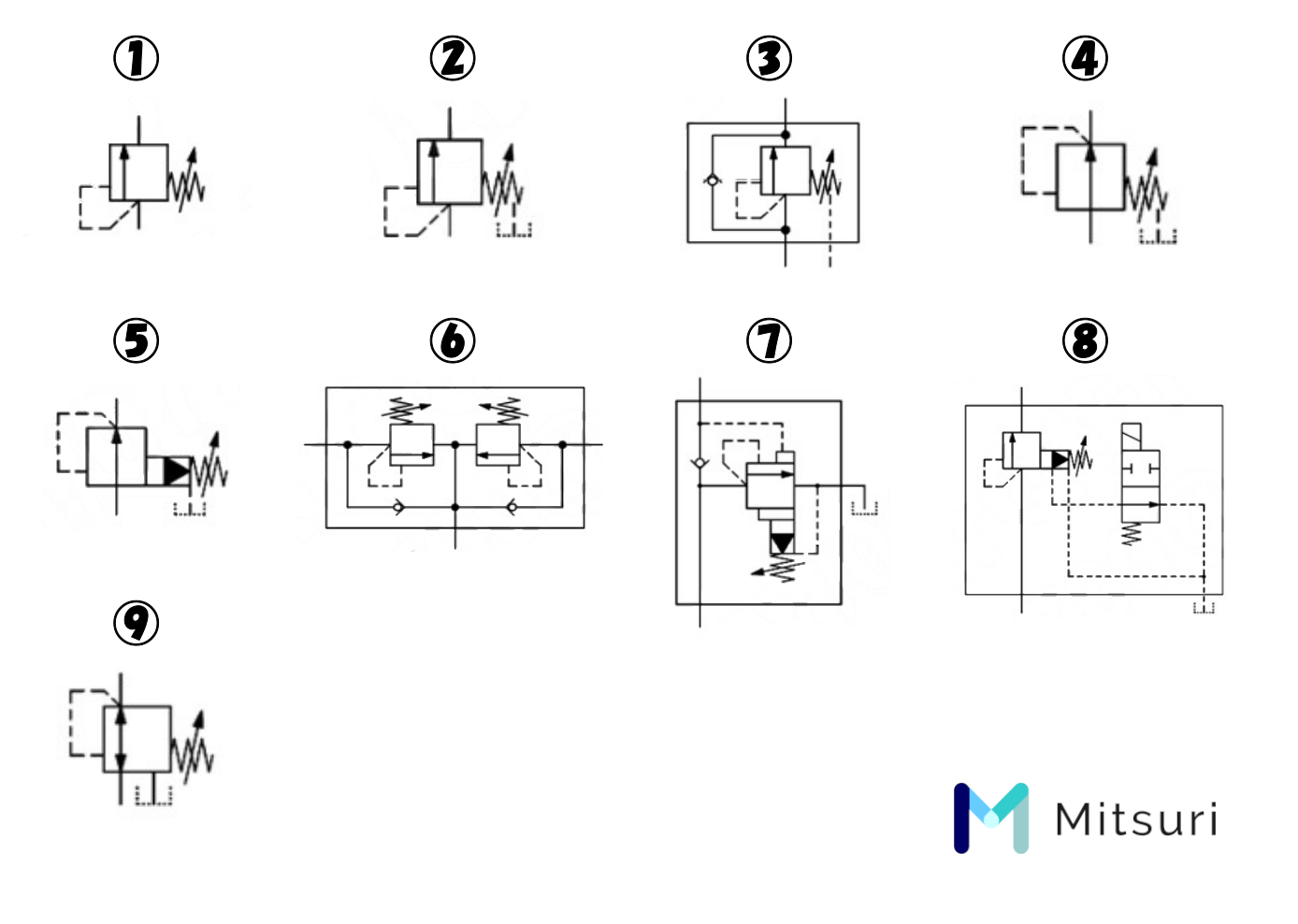

圧力制御弁の図記号例

1:直動形リリーフ弁

2:シーケンス弁

3:シーケンス弁(チェック弁付き)

4:直動形減圧弁(外部ドレン)

5:パイロット作動形減圧弁(外部ドレン)

6:ブレーキ弁(回路を保護するためのリリーフ弁及びアンチキャビテーション弁)

7:アンロードリリーフ弁(アキュムレータチャージ弁)

8:パイロット作動形リリーフ弁(電磁弁付き)

9:3ポート減圧弁、リリーフ付き減圧弁

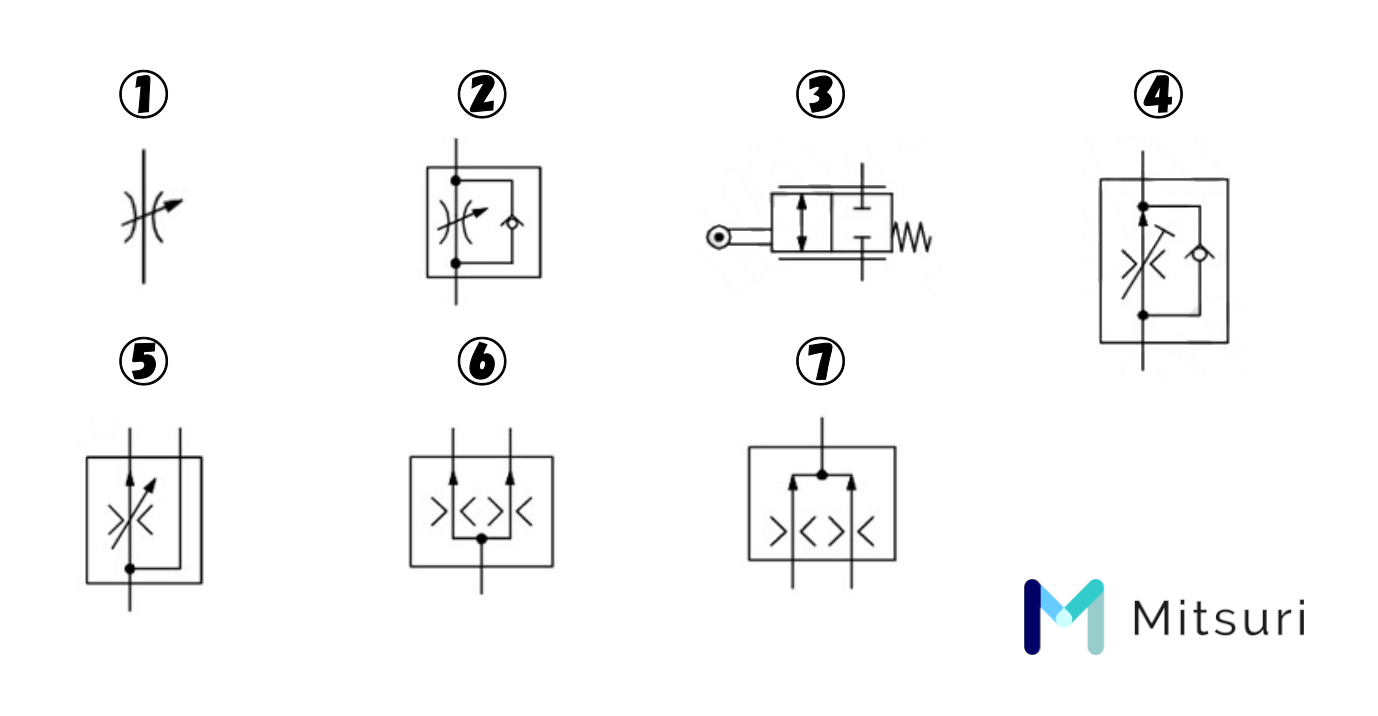

流量制御弁の図記号例

1:可変絞り弁

2:可変絞り弁(チェック弁付き)

3:デセラレーション弁、可変絞り弁(ローラプランジャ操作)

4:チェック弁付き流量調整弁(プリセット)

5:フロープライオリティ弁

6:分流弁

7:集流弁

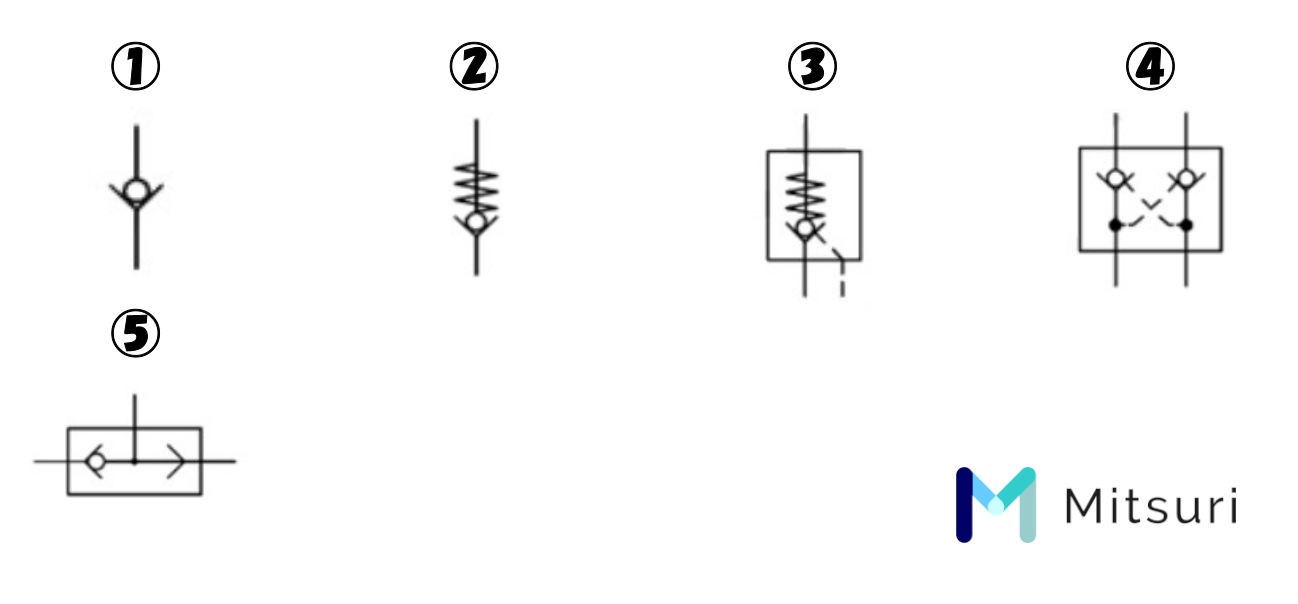

チェック弁及びシャトル弁の図記号例

1:チェック弁(ばねなし)

2:チェック弁(ばね付き)

3:パイロット操作チェック弁

4:パイロット操作ダブルチェック弁

5:シャトル弁

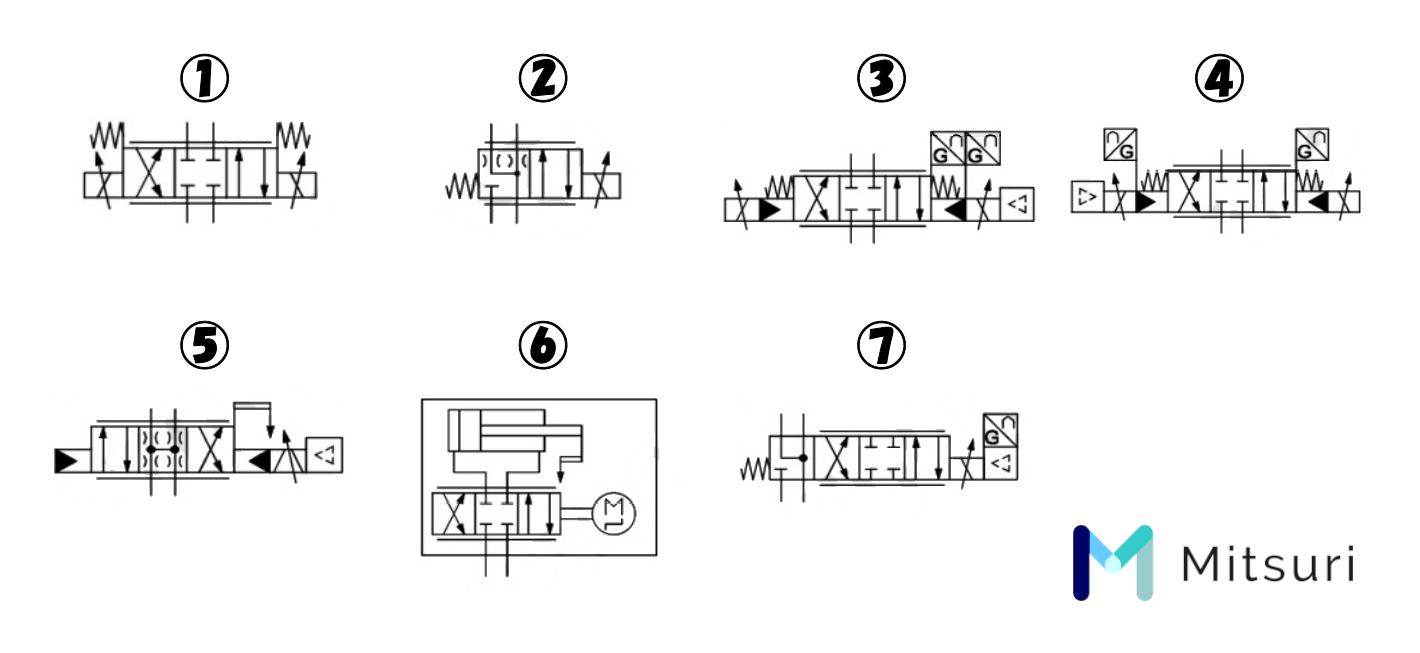

比例方向制御弁の図記号例

1:比例方向制御弁(直動形、4ポート3位置、スプリングセンタ)

2:比例方向制御弁(直動形、4ポート2位置、スプリングリターン)

3:比例方向制御弁(パイロット操作、主弁及びパイロット弁の位置フィードバック、コントローラ付き)

4:サーボ弁(主弁及びパイロット弁の位置フィードバック、コントローラ付き)

5:サーボ弁(パイロット操作、パイロット弁のメカニカルフィードバック、コントローラ付き)

6:電気・油圧リニアドライブ(メカニカルフィードバック付きシリンダ・サーボ弁・ステッピングモータによって構成)

7:サーボ弁(停電時位置保持機能、電気フィードバック、コントローラ付き)

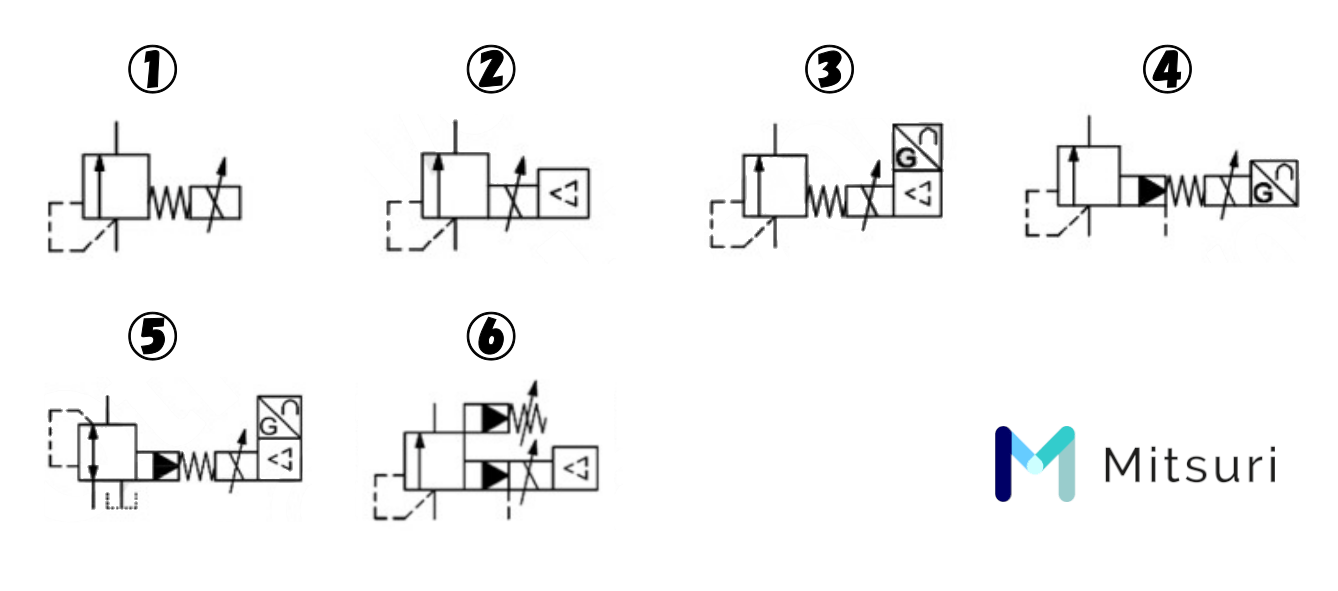

比例圧力制御弁の図記号例

1:比例リリーフ弁(直動形、電磁操作、ばね制御式)

2:比例リリーフ弁(直動形、電磁操作、コントローラ付き)

3:比例リリーフ弁(直動形、電磁操作、閉ループ位置制御及びコントローラ付き)

4:比例リリーフ弁(パイロット作動形、電磁操作、ソレノイド位置検出機能付き、外部ドレン)

5:3ポート比例減圧弁、比例リリーフ付き減圧弁(電磁操作、ソレノイド位置の閉ループ制御及びコントローラ付き)

6:比例リリーフ弁(パイロット作動形、電磁操作、手動圧力調整又は最高圧リリーフ機能、コントローラ付き、外部ドレン)

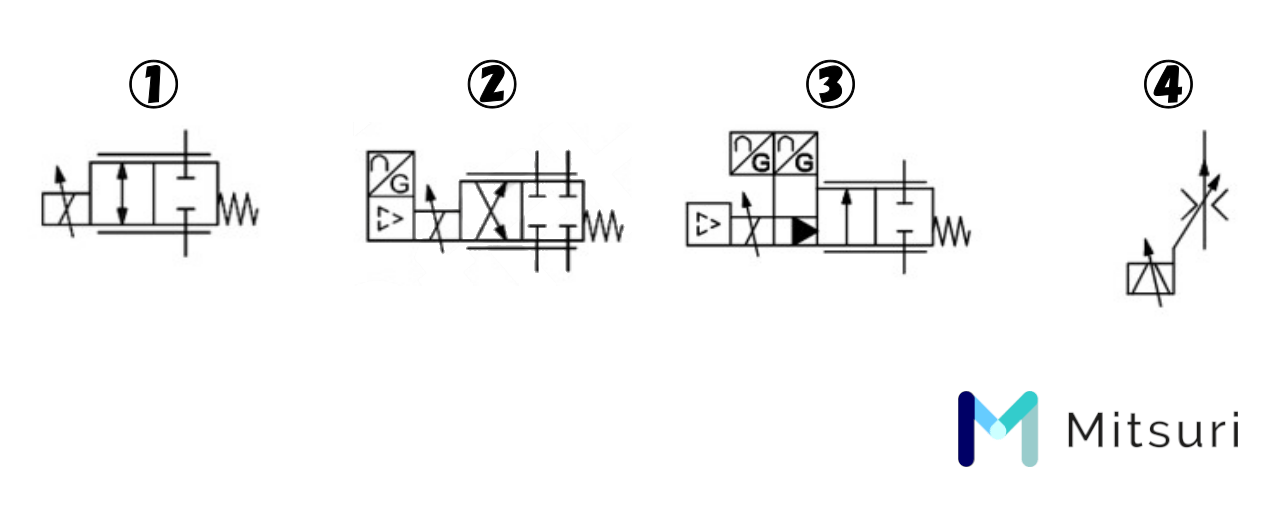

比例流量制御弁の図記号例

1:比例流量制御弁(直動形)

2:比例流量制御弁(直動形、ソレノイド位置の閉ループ制御及びコントローラ付き)

3:比例流量制御弁(パイロット作動形、メイン及びパイロットステージ位置フィードバック、コントローラ付き)

4:可変オリフィス形流量制御弁(比例ソレノイド操作、粘度には影響されない)

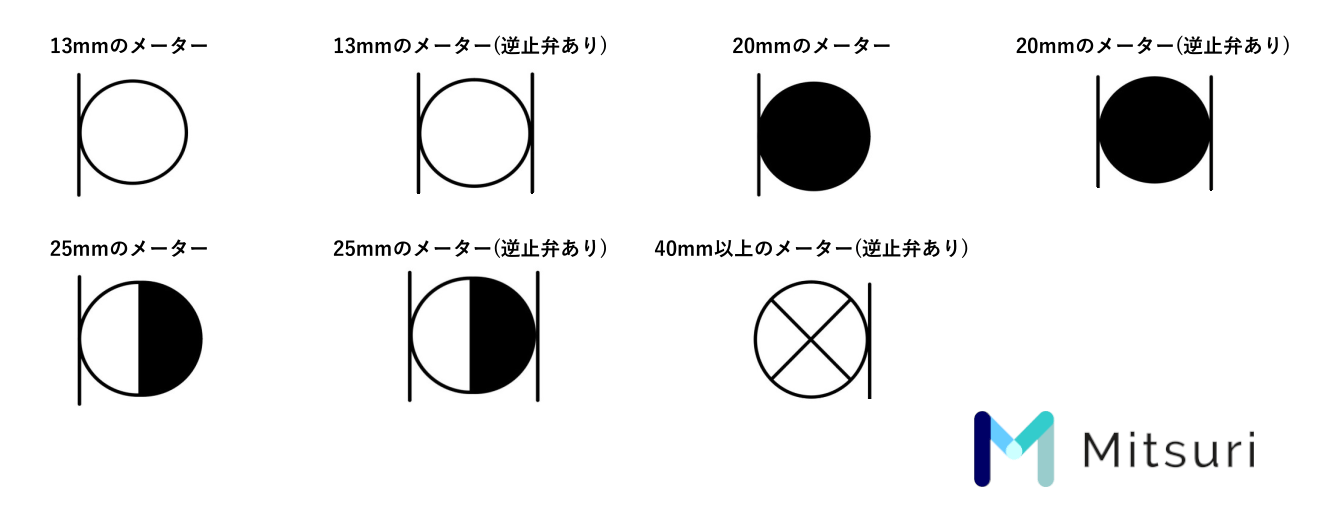

バルブのメーター記号一覧

ここでは以下のバルブメーター記号を一覧でご紹介します。

13mmのメーター(逆止弁あり)

20mmのメーター

20mmのメーター(逆止弁あり)

25mmのメーター

25mmのメーター(逆止弁あり)

40mm以上のメーター(逆止弁あり)
