プラズマ切断について専門家が解説!特徴やレーザー切断との比較もしています!

プラズマ切断 | 2021年04月22日

facebookTwitterlink

金属を切断する方法は多種多様にありますが、中でも幅広い厚みや大きさ、材質に対応できる方法として「プラズマ切断」が有名です。ガス切断など他の切断方法では切れない金属素材も加工でき、個人から中小企業までさまざまな場所で採用されています。

プラズマ切断が可能な機械によって加工できる素材や大きさが異なりますし、機械を操作する職人の技術によって仕上がりが左右されるため、プラズマ切断を業者に依頼する際には得意分野も含めて事前に確認する必要があるでしょう。

今回は、プラズマ切断の特徴や原理からメリット・デメリット、レーザー切断との違い、実際の加工事例までを網羅してご説明いたします。プラズマ切断について知識を深めたい方や、金属切断をプロに依頼したいと検討している方は最後まで読んでみてください。

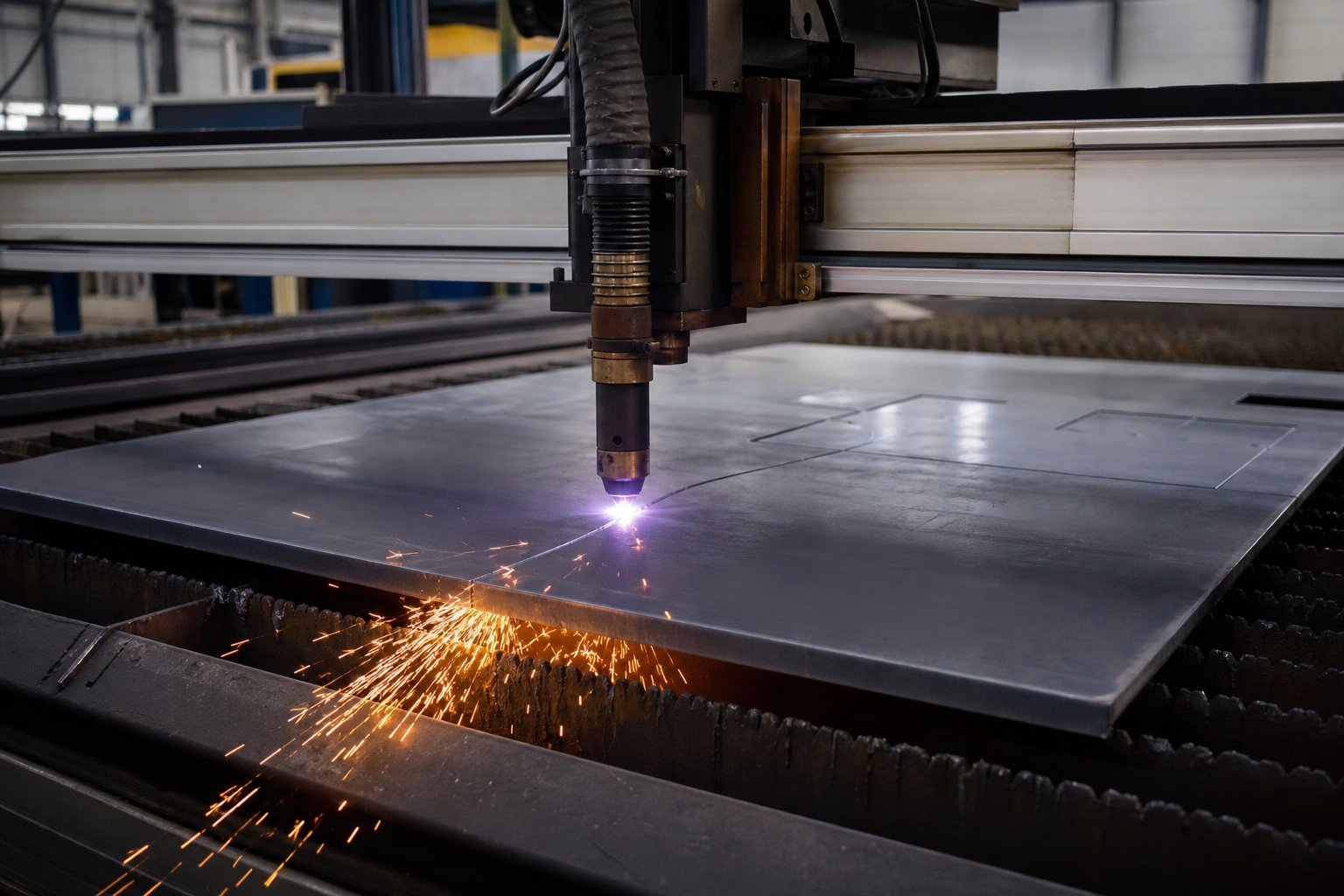

プラズマ切断の原理

プラズマ切断は、加工対象の金属と電極の間にプラズマアークを発生させ、そこに起こるプラズマ気流によって金属を切断する加工方法です。

電極から発せられるプラズマアーク周辺は2万℃前後と非常に高温となるため、冷却ノズルやジェット水流などを用いて冷却水をかけていきます。このとき、アークプラズマ自体は外部への熱損失を抑えるように緊縮するため、アークプラズマの温度と電流密度が上昇し、エネルギー密度が高くなります。その高エネルギー密度を利用して加工対象物を融解し、プラズマ気流によって融解部分を排除しながら切断していくのが、プラズマ切断の仕組みです。

プラズマアークが切断対象物まで伸びて作用する移行式と、アーク放電が電極内で完結し、プラズマ気流のみが加工対象物に届く非移行式とがあり、導電性が低い金属切断する場合には非移行式が用いられます。

プラズマ切断の特徴

プラズマ切断の特徴として、「通電する素材であればほぼ全て加工できる」という点が挙げられます。切断部を高温にし酸化させることで切断を可能にさせるガス切断などの方法では、めったに酸化しないステンレスなどの素材を加工することができません。しかし、プラズマ切断はプラズマ気流を利用して切断するため、ステンレスやアルミ、鉄などの加工に使えます。

また、高温プラズマを熱源として利用するため、切断が高速で行え、同時に切断面の変形や、融解による影響が少なく済むといった点も特徴です。

プラズマ切断とレーザー切断の比較

プラズマ切断とレーザー切断の2つを比較してみましょう。

項目プラズマ切断レーザー切断
対応できる切断材の厚さ約3~100mm
(機械によっては~約150mm)
~約30mm
切断面の状態切断面は滑らか、熱で黒く変色しやすい金属光沢
仕上がり精度
(厚さ40mm以下、長さ2m未満)
0~3mm±0.2~0.4mm
熱による影響レーザー切断より大きいプラズマ切断と比べ少ない
後処理スラグ(細かな溶解クズを除去する必要あり)わずかなバリ取り

プラズマ切断は、プラズマアークによるプラズマ気流を利用して切断する方法で、通電する金属であれば大半が加工できます。一方、レーザー切断は、レーザー発振器からのレーザー光をレンズで集光し、金属に照射して溶解させ、アシストガスによって吹き飛ばしながら切断します。

厚みのある金属を切断する場合はプラズマ切断、より精密な切断をするのであればレーザー切断といった基準で検討すると良いでしょう。

プラズマ切断のメリットとデメリット

プラズマ切断のメリットとデメリット
メリット
  • ・通電する素材ならほとんど全て加工できる

  • ・直線だけでなく曲線の切断もできる

  • ・ステンレスやアルミといったガス切断ができない金属も切断できる

  • ・切断操作がガス切断に比べて簡単かつ安全

  • ・約3〜100mm厚の板までなら切断スピードが速い

  • ・消耗品が安いためランニングコストが抑えられる

デメリット
  • ・電源がない屋外では使用が難しい

  • ・スラグ(溶解した金属くず)を処理する必要がある

プラズマ切断は、レーザー切断では対応できないような厚みのある板や、大きなサイズの金属を切断するのにも適しています。金属切断の方法として古い歴史を持つガス切断に比べて容易かつ安全に切断できるため、安定した仕上がりが再現できます。

ガスが不要で消耗品が安く手に入るため、メンテナンスにもお金がかからず、ランニングコストを抑えられるメリットもあります。

プラズマ切断機は電源があればどこでも使用可能ですが、電源が近くに無い屋外では大型の発電機を利用するなどして、電源を安定供給しなければ使えないため、屋外での使用には適していない点がデメリットです。切断加工後の処理として、溶解部分から出るスラグを処理する必要がある点にも注意が必要です。

プラズマ切断事例

プラズマ切断の事例をご紹介します。

引用元:WELDTOOL

▲厚み9mmステンレス板をプラズマ切断


引用元:WELDTOOL

▲厚み6mmアルミ板をプラズマ切断


引用元:神戸ステンレス株式会社

▲厚さ20mm、幅145mm、長さ132mmのSUS410をプラズマ切断

プラズマ切断は、レーザー切断よりも高速かつ安全に加工が施せる切断方法で、ガス切断が行えないアルミやステンレスなどの素材に対する加工も可能です。

プラズマ切断用の機械の操作も比較的簡単なので、仕上がりが安定しやすいというメリットがありますが、業者ごとに得意とする金属の材質や大きさ、金属板の厚みなどの条件が異なるため、事前に問い合わせて確認すると良いでしょう。


Mitsuriは、日本全国250社以上の協力企業の中で、プラズマ切断が依頼可能な製作所や工場をご案内できます。お客様のご要望や希望条件に合わせて、最適な業者を随時ご紹介しています。

お見積りは完全無料です。プラズマ切断をご検討される場合は、Mitsuriまでご相談下さい!下の赤いボタンをクリックしてお問い合わせください。
