第二種電気工事士への挑戦 - 18日目

学科試験直前！ラストスパートの1日

‍
今日は休日を利用して、じっくりと過去問演習に集中しました！

‍

午前：2022年度 上期 午前問題にチャレンジ！

まずは2022年 上期 午前問題に取り組みました。

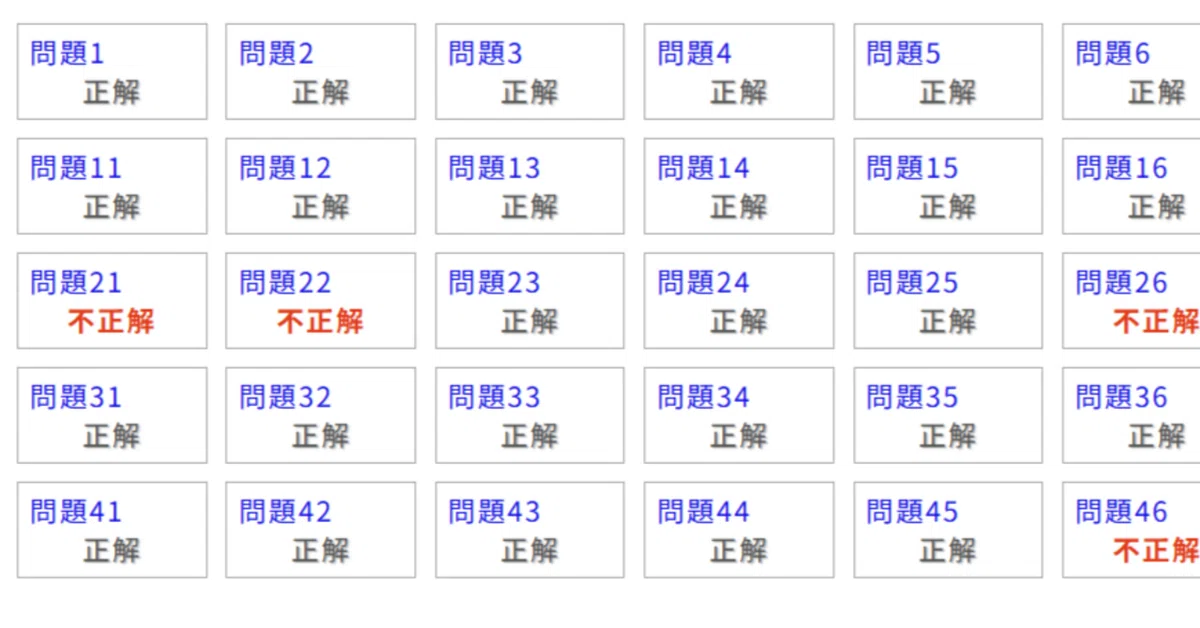

結果は…

80点（40/50問正解）！

無事合格ラインに届きましたが、まだまだミスを減らしたいと痛感。

❌ 間違えたポイントまとめ

• 熱量の単位
  J（ジュール）= W・s（ワット秒）
  Wh（ワット時）= 3600J
• ケーブルの許容温度
  • VVF（ビニル）→ 60℃
  • EM-EEF（ポリエチレン絶縁耐燃性）→ 75℃
  • CV（架橋ポリエチレン絶縁）→ 90℃
• 電線管支持点間隔
  • 電線管の支持点間隔は基本1.5m！
    （×2mと思いがちなので注意）
• 絶縁抵抗値
  • 三相200Vでは対地電圧200V、絶縁抵抗は0.2MΩ以上
  • よって0.3MΩでも問題なし
• 接地抵抗
  • 低圧設備では100Ω以下が基準 → 60ΩもOK！
• 小出力発電設備
  • 太陽光なら50kW未満で「一般用電気工作物」と扱われる。
• 引込線の高さ
  • 基本4m以上、ただし技術上やむを得ない場合は2.5mOK。
• 電流計付き箱開閉器
  • 記号は「□の中に〇S」。

‍

午後：2021年度 下期 午前問題にもトライ！

続いて夜には、2021年 下期 午前問題にもチャレンジ！
結果は…

88点（44/50問正解）！

自己最高得点✨
だいぶ安定してきた感触があります。

❌ 午後の間違い・注意ポイント

• 単相3線式の中性線電流
  平衡しているときは中性線に電流が流れない。
• 組み合わせ問題のひっかけ
  • 「不適切なもの」を選ぶべきところで、「適切なもの」を選んでしまう。
  • ひっかけには最後まで注意！
• 湿気の多い場所での金属可とう電線管工事
  • 1種金属製可とう電線管を使用する工事は禁止。
• 接地抵抗計の出力
  • 交流で出力される！間違えやすいので再確認。
• 低圧進相コンデンサの接続問題
  • 問題文をしっかり読む。先入観に注意！
• 写真選択問題でミス
  • 正しく選んだつもりが、マークミスで不正解…。
  • 落ち着いて確実に記入する！

‍

総合的な振り返り

特に配線図問題（31〜50問目）の正解率が高いことが分かりました。
やはり複線図の地道な練習が効いている感じがします。

‍

ついに、学科勉強終了！

長かった学科対策も、今日で一区切り。
これまで積み上げてきたことを信じて、
次回はいよいよ試験本番レポートを書きます！

ここまで読んでくださった皆さん、ありがとうございました😊
引き続き応援よろしくお願いします！
次は「合格」の報告ができるよう、頑張ります⚡

‍

‍
