皆さんは「スタッドボルト溶接」についてご存知でしょうか?

あまり聞きなれない溶接方法だと思う方もいらっしゃるかと思いますが、板金加工業界においてはメジャーな溶接方法のひとつです。

  • 「スタッドボルト溶接って何?」
  • 「スタッドボルト溶接ってどんな特徴があるの?」
  • 「スタッドボルト溶接に対応した加工メーカーを教えて欲しい」

本記事ではこのようなお悩みを解決します!

今回は、スタッドボルト溶接について、その特徴や溶接方法を詳しくご紹介します。スタッドボルト溶接についてご存知でない方も、本記事を読み終わる頃にはきっと理解していただけるかと思います。加えて、スタッドボルト溶接に対応した金属加工メーカーもご紹介します。

これからスタッドボルト溶接の依頼を頼もうと考えている方は、是非ご一読下さい。

cta


スタッドボルト溶接の方法

引用元:株式会社スタッドテック

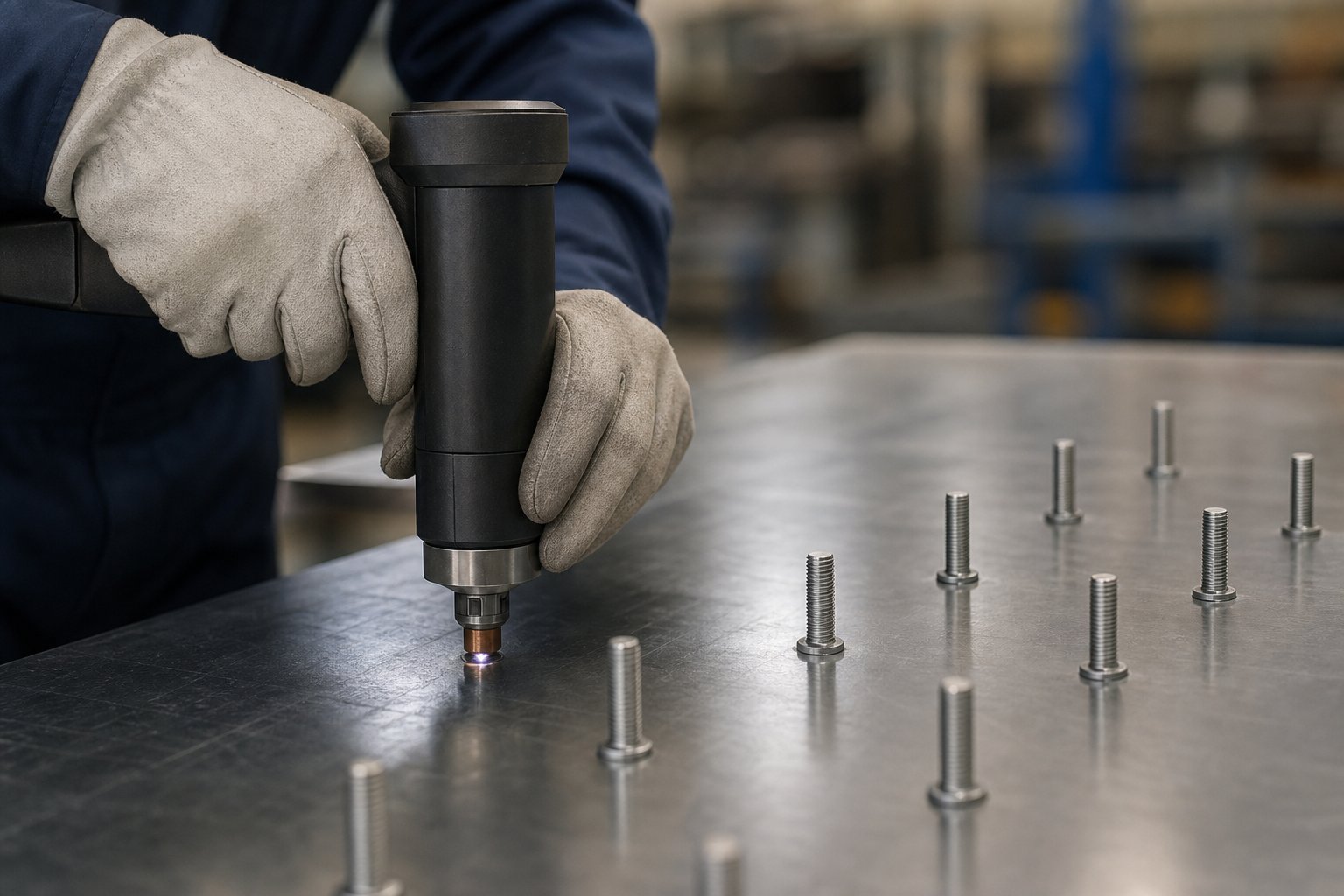

スタッドボルト溶接とは、ボルトを溶接することに特化した溶接方法です。専用のボルトを専用の溶接機の電極部分に挟んで、 電流を流して平板との間に熱を発生させ、スタッドボルトと平板が適度に溶けた状態で、圧力を加えて接合を行います。

スタッドボルト溶接には3つの溶接方法があります。

  • ①CD
  • ②ショートサイクル
  • ③アーク

それぞれの溶接方法は、スタッドボルトのサイズやスタッドボルトを溶接する金属(母材)によって向き不向きが分かれます。それぞれの溶接方法について詳しくご紹介します。

CD

引用元:ユーロテック株式会社

CD方式はCapactitor Dischargeの略で100Vもしくは200V電源から本体内のコンデンサに充電し、スタッドと母材の間で瞬間的に放電させて溶接する方式です。「CDスタッドウェルダー」と呼ばれる機械から母材に電流を流すことで溶接を行います。通電時間は0.001~0.003秒以下とかなりの短時間です。主に精密部品の板金加工で使用されることが多い溶接方法です。

スタッドボルトのサイズはM3~M10が適しています。

CDの特徴は以下の5つです。

・1枚の金属板に、複数のスタッドボルトを連続的に溶接することが可能。

・瞬時に溶接できるため、薄い母材の裏面に溶接痕を残さない。

・主に機械での作業となるため、一般的な製品の場合、高い技術は不要で誰でも加工しやすい。

・溶接棒や溶剤が不要なため、有害な紫外線やヒューム(物質の加熱によって生じる粉塵)が殆ど発生しない。

・CDが適用できる素材は、鋼板、ステンレス、アルミ、真鍮。


ショートサイクル

引用元:ユーロテック株式会社

ショートサイクル方式は、この後ご紹介するアーク方式の1種でもあり、アーク方式を0.01秒台の短時間で制御してスタッドボルト溶接を行う方法です。スタッドボルトのサイズはM3~M16が溶接可能です。CD方式に比べると、溶融が深くなり、より強く溶接をすることが可能です。

主に、自動車産業で使用されることが多い溶接方法です。

ショートサイクルの特徴は以下の4つです。

・母材の厚さによる溶接の影響をほとんど受けない。

・ショートサイクルが適用できる素材は、鋼板、ステンレス等 。

・熱量が大きいため薄板の裏面に焼け跡が残る。

・径の大きいスタッドの溶接には、化学反応の起きにくい不活性ガスが必要になる。

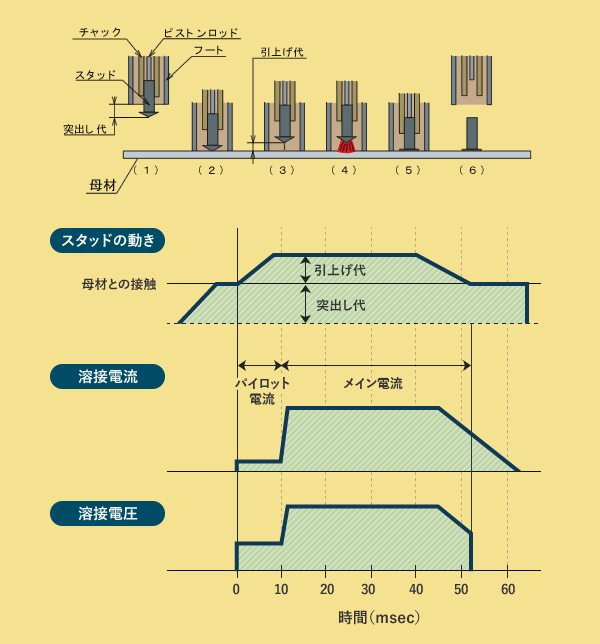

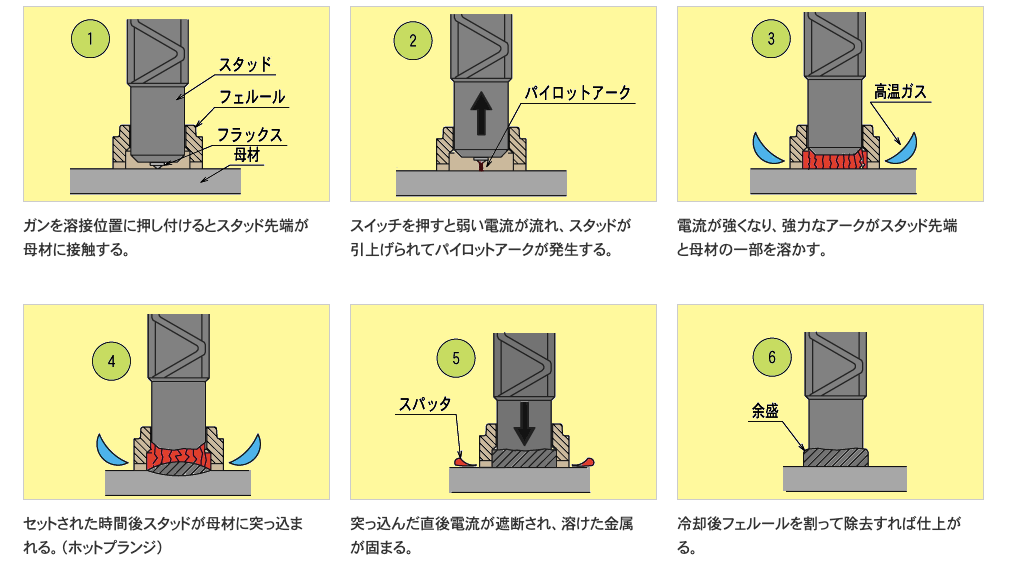

アーク

引用元:ユーロテック株式会社

アーク方式は、直流電源を使用し約1秒で溶接する溶接方法です。母材が厚く、スタッドボルトのサイズ調節がM6~M25 の場合に使用することができます。

主に、建設現場での溶接で使用されることが多いです。

アーク方式の特徴は以下の3つです。

・とても強力な溶接方法のため、母材の厚さによる影響をほとんど受けない。

・溶接棒や溶接ワイヤーを使わずに溶接できるため、材料費を削減でき、溶接コストを下げることができる。

・フェルール(筒状のセラミック)で外気を遮断した状態でアークを発生することで、より深く大きなナゲット(溶融凝固部分)を形成することができるため、大きなサイズのボルトも接合可能である。


スタッドボルト溶接に対応可能な工場3選

有限会社こだま製作所

引用元:有限会社こだま製作所

基本情報

本社:大阪市生野区田島6-4-6

TEL:HP記載なし

創業年:昭和37年

加工:スタッド溶接加工、曲げ加工、板バネ板金加工、ヒュージング、ワイヤーカット加工、切削加工、プレス加工

素材:鉄、ステンレス、銅、アルミ、チタン、樹脂

URL:https://www.kodama-tec.com/index.html

①会社紹介

有限会社こだま製作所大阪市生野区に位置する、溶接加工や曲げ加工、板バネ板金加工を得意とする金属加工メーカーです。

その優れた加工技術と多数の加工実績から、優良な企業のみに送られる「大阪テクノマスター」の認定を平成17年に受けています。

②メリット・デメリット

スタッドボルト溶接はもちろんのこと、アルゴン溶接やレーザー溶接など、様々な溶接加工技術を持っています。その他にも、切削加工やプレス加工にも対応しているため、様々なニーズに応えることができます。加えて、部品1個からの小ロットにも対応しており、量産や試作加工も可能です。

一方、製品によって、特急対応していない場合もございます。可能かどうかは、事前にメーカーに確認いただくことをおすすめしますが、何かお困りのことがあれば、ぜひMitsuriにお申し付け下さい。

③製品例

M6ボルトを使用したスタッド溶接加工

スタッドボルト溶接加工を施したアルミニウム板金

ケーアイ工業株式会社

引用元:ケーアイ工業株式会社

基本情報

本社:静岡県富士市久沢34‐1

TEL:0545-72-2735/FAX0545-72-2736

創業年:昭和58年

加工:金属製建材、精密板金・精密機器加工、スタッド溶接、レーザー加工

素材:スチール、ステンレス、アルミ、ゴム、プラスチック

URL:http://www.ki-corp.co.jp/

①会社紹介

ケーアイ工業株式会社は静岡県富士市に本社を構えており、金属加工だけでなく、環境に優しい生ごみ処理機の製作も行っています。また、名古屋にも営業所を設けています。

②メリット・デメリット

一貫生産システムを採用しており、打ち合わせから施工・メンテナンスまでを一貫して行っています。そのため、加工コストを下げることが可能です。

ロット数によっては、対応していない可能性もあるため、事前に確認することをおすすめします。加えて、お困りのことがあれば、ぜひMitsuriにお申し付け下さい。

株式会社双葉電機製作所

引用元:株式会社双葉電機製作所

基本情報

本社:茨城県水戸市酒門町字西割4265-3

TEL:029-247-8715 /FAX029-247-8716

創業年:昭和43年

加工:溶接加工、切削加工、旋盤加工

素材:鉄、銅、真鍮、アルミ、鋼

URL:http://www.futabadenki.co.jp/

①会社紹介

株式会社双葉電機製作所は茨城県水戸市に位置する小ロット製作を得意とする金属加工メーカーです。50以上のマシン工具を保有しており、スタッドボルト溶接だけでなく、様々な金属加工にも対応可能です。

②メリット・デメリット

部品1個から小ロットの製作に対応しています。また、ハステロイ・ジルカロイ・モリブデン・インコネル・バナジュウムなどの特殊な鋼材の加工も得意です。

小ロットに対応している一方、大ロットや量産以降については対応していない場合があります。お困りのことがあれば、ぜひMitsuriにお申し付け下さい。

まとめ スタッドボルト溶接ならMitsuri!

今回はスタッドボルト溶接についてと対応可能な金属加工メーカーを3社ご紹介しました。

この記事を読んで、今までスタッドボルト溶接について知らなかった方や、知っていても疑問が残っていた方のお役に立てれば幸いです。

また、スタッドボルト溶接についてお悩みの時は、ぜひMitsuriにご相談下さい。

Mitsuriでは、スタッドボルト溶接に限らず、素晴らしい加工技術を持った全国各地の金属加工メーカー様とお付き合いをさせていただいています。協力企業は140社ございます。そのため、お客様にとって最適な加工方法や素材選択のお役に立つことができます。

お見積もりは完全無料です!

スタッドボルト溶接でお困りの際は、ぜひMitsuriにお申し付け下さい!
