第二種電気工事士への挑戦 - 32日目

日曜は応用練習！未経験施工を中心に実践

こんにちは、「Naotoの未来配線図」です。
今日は日曜日。候補問題No.4の実践はひとまず後回しにして、やったことのない施工や細かい確認作業を中心に取り組みました。少しゆるめの日ですが、内容はしっかり詰まっています！

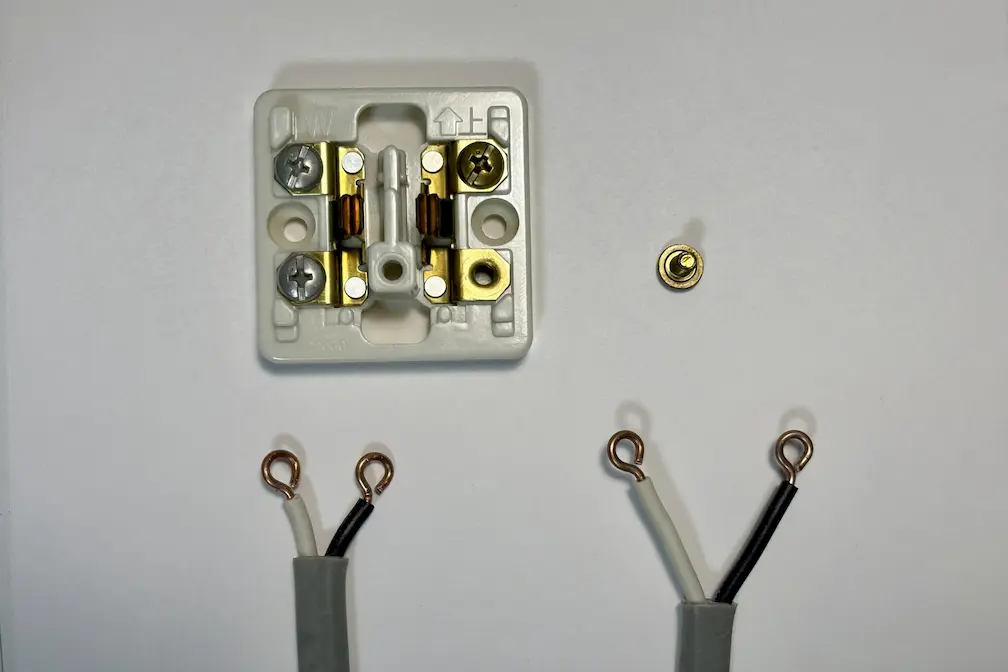

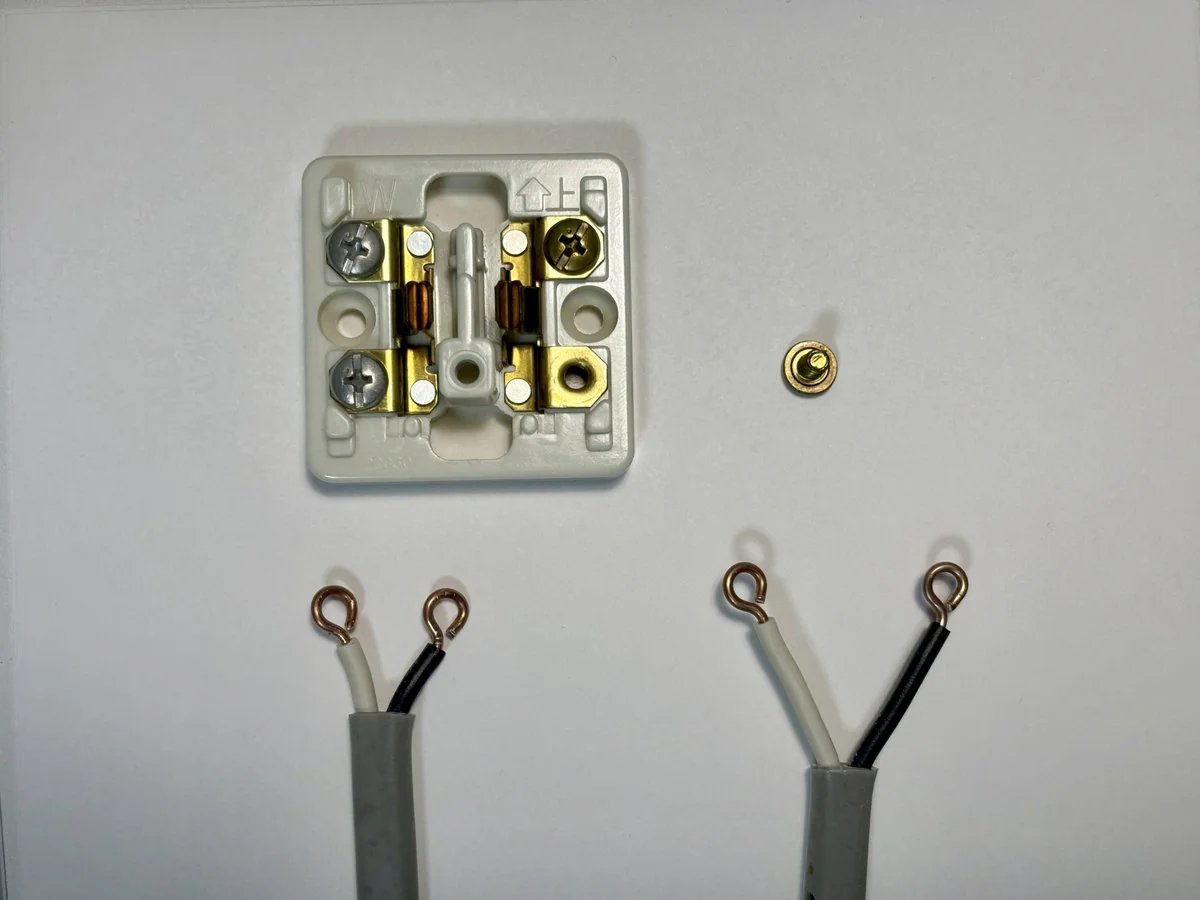

露出コンセントの施工練習

まずは露出コンセントの施工から。
これはランプレセプタクルの応用のようなもので、絶縁被覆は10mm程度残せばOKでした。

手持ちのパナソニックの露出コンセントを使用しましたが、
ねじがランプレセプタクルより太め（4mm）でした。
そのため、輪作りはやや大きめに調整して対応。

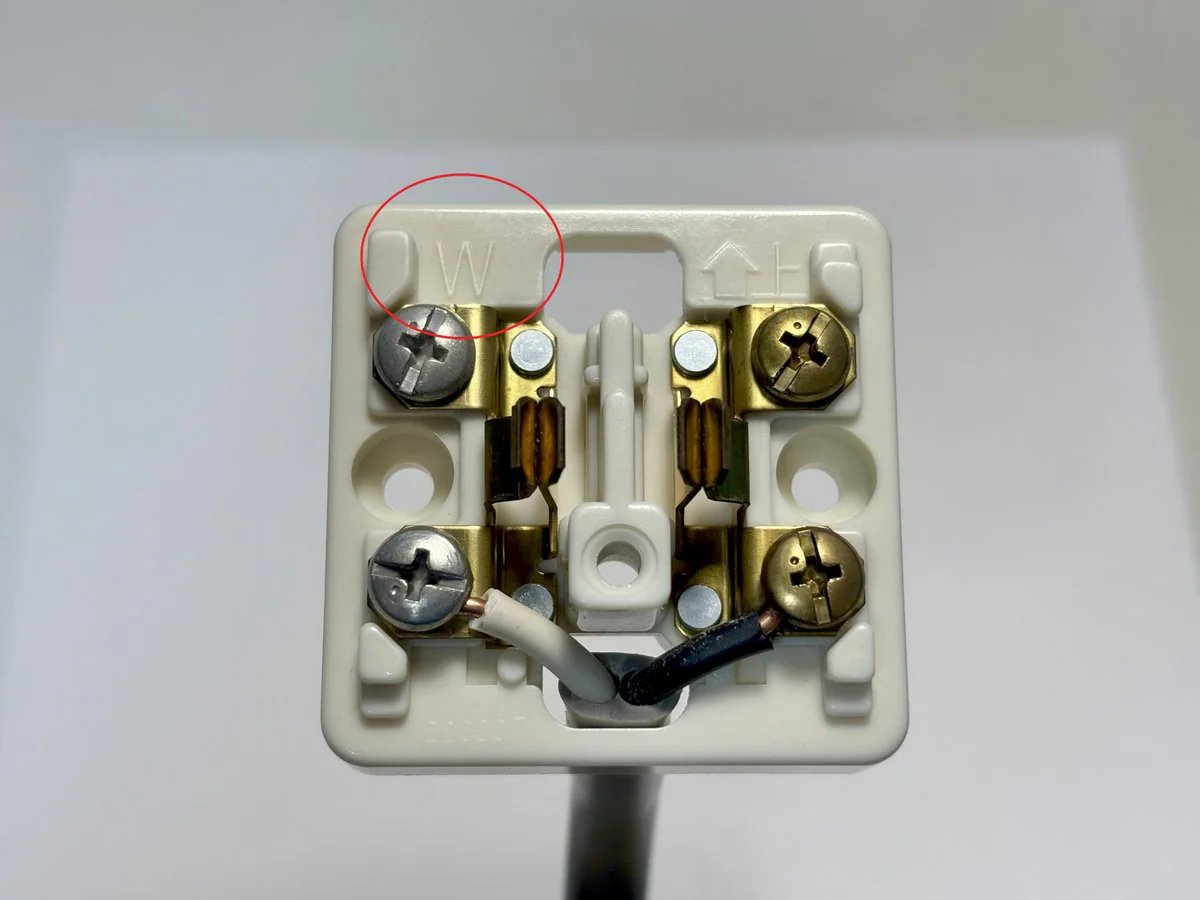

白線はWに！配線の注意点

これは25日目の記事でも書いた内容ですが、
W（ホワイト）側に白線をつなぐことは超重要です！

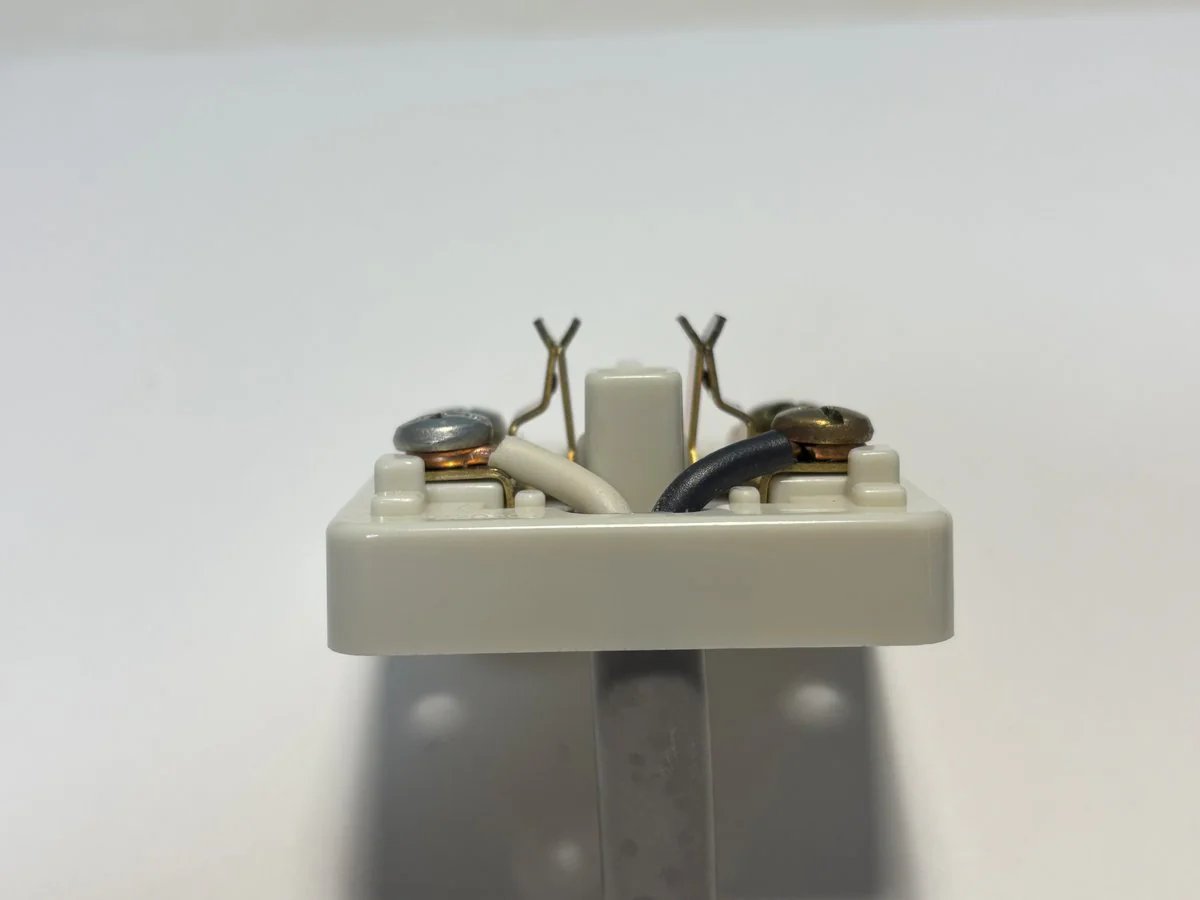

さらに、カバーが閉まらないと欠陥扱いになるため、
横から見て配線が上に大きく盛り上がらないように注意しました。

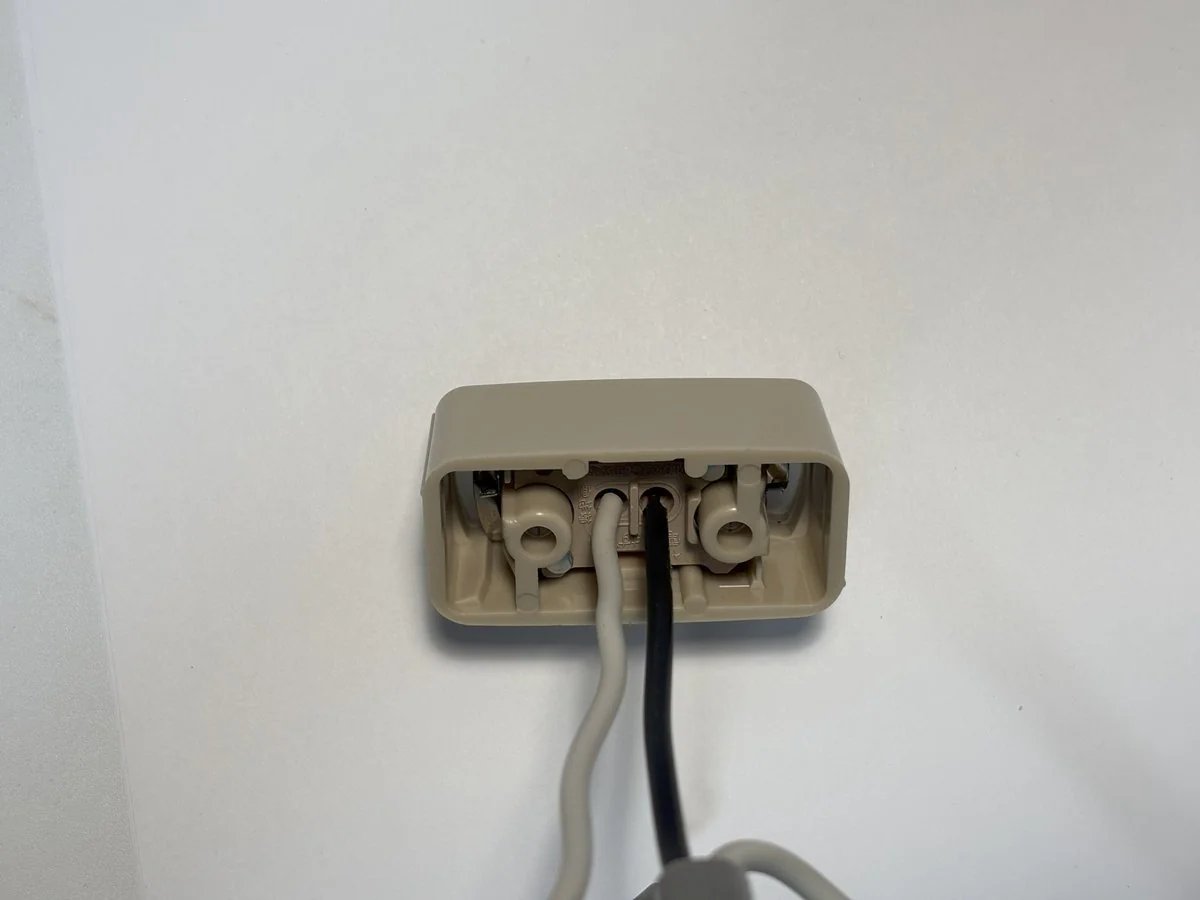

引掛シーリングの芯線剥き長さを検証

これも前から気になっていたポイントです。
引掛シーリングの芯線剥きは基本10mmとされていますが、
12mm・14mmでも試してみました。

• 10mm → 標準OK
• 12mm → 問題なし
• 14mm → 芯線が約1mmはみ出る → NG扱い

この結果を踏まえて、芯線剥き長さの目安を整理すると以下の通りです：

使用箇所　長さ目安
端子台　10mm
引掛シーリング、コンセント、スイッチ、差込コネクタ　12mm
リングスリーブ　20mm

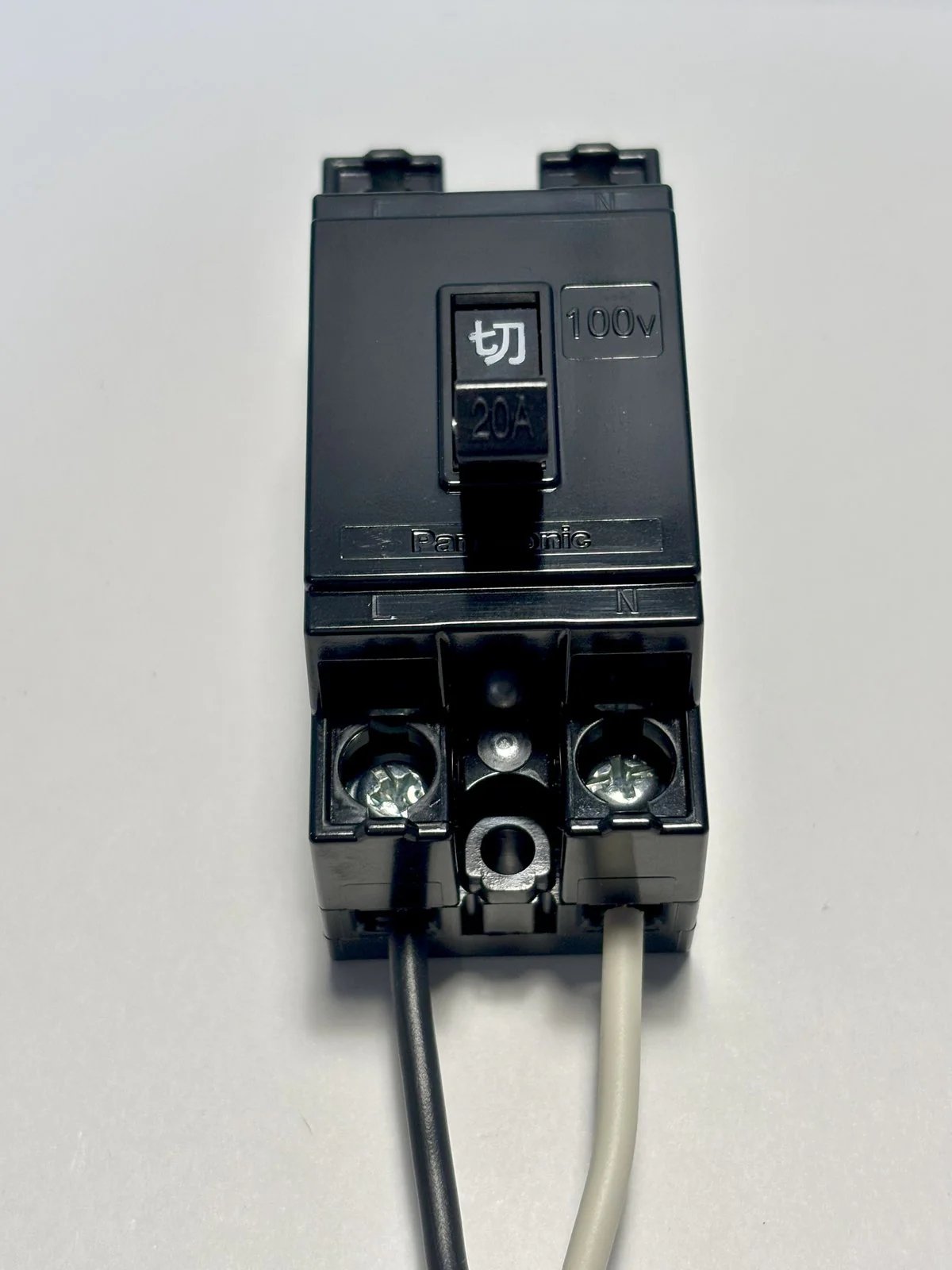

ブレーカー接続も初挑戦！

今回、ブレーカーの配線にもトライ。
接続では右側が「N」なので白線をつなぐことが重要です。
芯線剥き長さは12㎜でよさそうです。

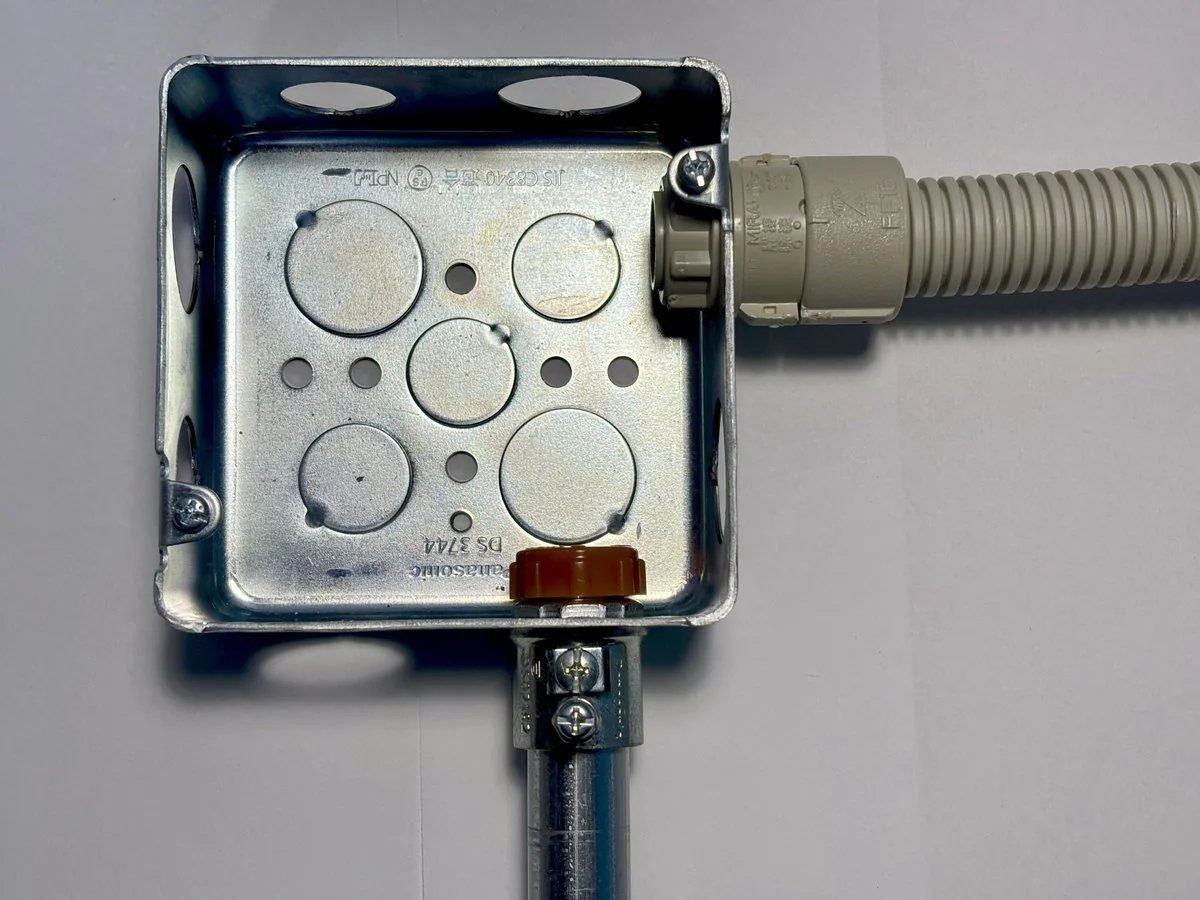

配管施工（PF管／ねじなし電線管）

続いて、PF管・ねじなし電線管の取り付けにも取り組みました。
作業手順と固定方法の確認を中心に練習。

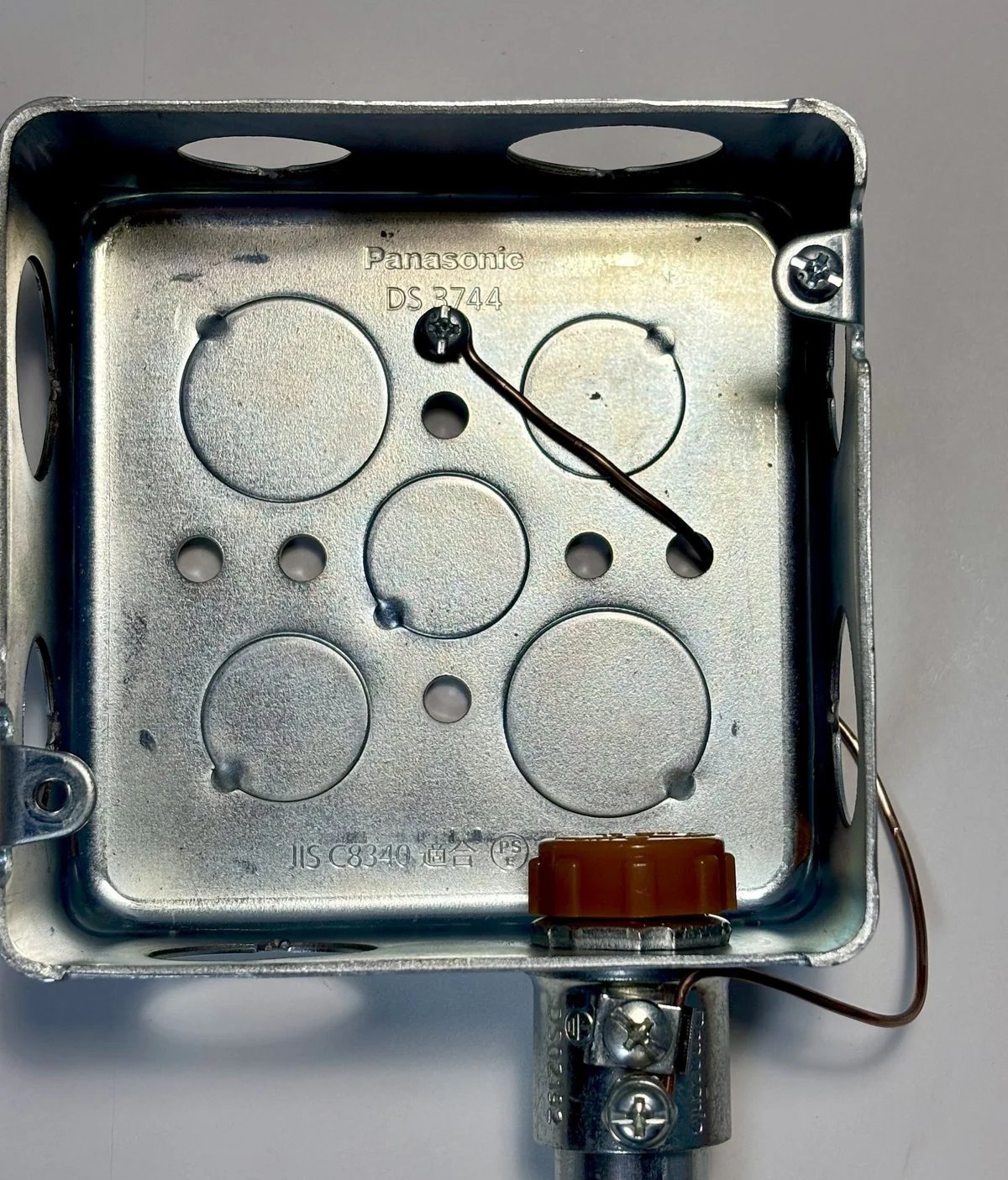

ボンド線の施工にもチャレンジ！

ここ数年の試験では省略されているようですが、
念のためボンド線の施工も確認しておきました。

金具が少し抜けやすい構造なので、向きや曲げ方を工夫して対応。
正直これで正解なのか少し不安ですが…
💡「詳しい方がいればぜひアドバイスください！」

明日から再び候補問題の実践へ！

今日は実践問題はお休みでしたが、
新しい施工と確認で多くの気づきがありました。

明日からは再び候補問題の練習に戻ります！
気を引き締めて本番までの仕上げに入っていきます💪

それでは、また次回の更新で⚡

‍

‍
