金属加工の見積りが高くなる理由とは？コストが上がる図面のポイントを解説

金属加工の見積りでは、材質やサイズが同じでも、図面の指示によって金額が大きく変わることがあります。

特に、加工が難しい形状や厳しい公差があると、加工時間・工具費・検査工数が増え、見積りが高くなりやすくなります。

この記事では、金属加工の見積りが高くなりやすい代表的なポイントと、コストを抑えるための考え方を解説します。

見積りが高くなりやすい図面のポイント

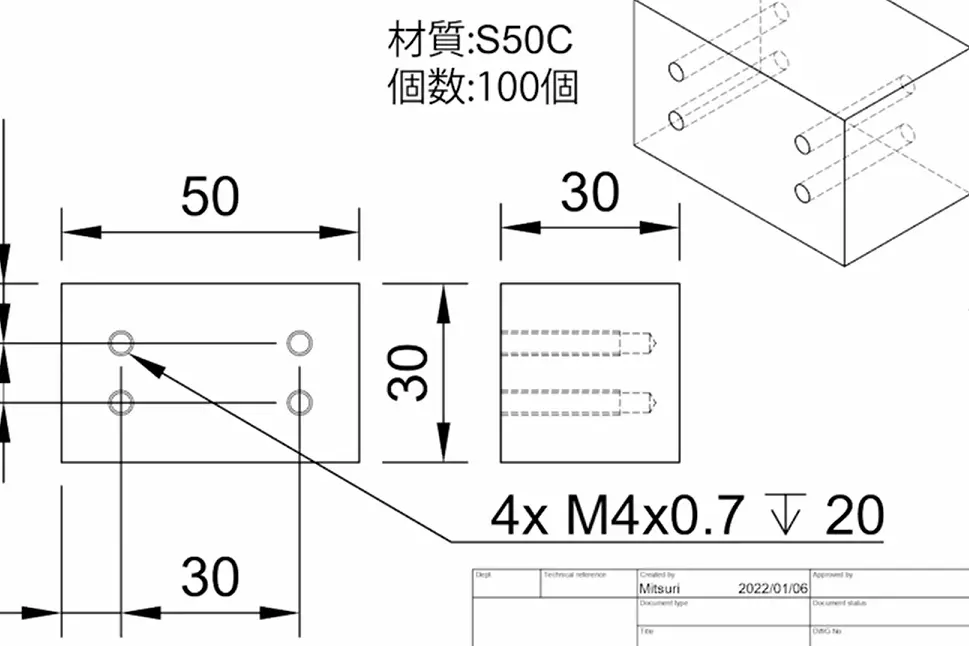

1. タップ穴が深すぎる

タップ穴とは、ボルトを締めるためのねじ穴のことです。

タップ深さが深すぎると、ねじ切り工具に負荷がかかり、工具が折れるリスクが高くなります。特に、タップ深さがねじ径の2倍を超える場合は注意が必要です。

たとえばM6のタップであれば、ねじ径は約6mmです。
一般的には、タップ深さは12mm程度あれば、ねじの機能を果たしやすいとされています。

コストを抑えるには、必要以上に深いタップを避け、ねじ径の2倍程度を目安にするとよいでしょう。

2. 外側コーナーにRが付いている

部品の外側コーナーにRを付けると、加工費が高くなることがあります。

外側のR形状は、マシニングセンタなどで段取りして削る必要がある場合があり、単純な面取りよりも加工工数が増えやすいためです。

見た目や安全対策が目的であれば、RではなくC面取りで対応できないか検討しましょう。

たとえば、外周の角を少し落とすだけなら、C1などの面取り指示にすることで、加工しやすくなる場合があります。

3. 公差が厳しすぎる

公差が厳しい部品は、加工費が高くなりやすくなります。

加工中の温度変化、工具摩耗、材料の反りなどを考慮しながら加工する必要があり、仕上げ加工や測定回数も増えるためです。

「本当に加工できるのか」と感じるほど厳しい公差の場合、通常の部品と比べて見積りが大きく上がることもあります。

コストを抑えるには、すべての寸法を厳しくするのではなく、機能上必要な箇所だけに厳しい公差を指定することが大切です。

4. 特殊な穴公差が指定されている

穴加工では、たとえばφ8H7のような公差が指定されることがあります。

H7公差は比較的一般的で、工場が対応工具を持っている場合も多いです。

一方で、F7などの特殊な公差になると、その寸法に合うリーマなどの工具を新たに購入しなければならない場合があります。

工具費や段取り工数が増えるため、見積りが高くなる原因になります。

穴公差を指定する際は、設計上その公差が本当に必要か、H7など一般的な公差で代用できないかを確認するとよいでしょう。

5. 深いポケットに小さなコーナーRがある

ポケット加工とは、材料の一部を掘り込むような加工のことです。

ポケットの深さに対して内側コーナーRが小さすぎると、細くて長いエンドミルで加工する必要があります。

細い工具は折れやすく、加工条件を落とす必要があるため、加工時間が長くなります。

一般的に、エンドミルの刃長は工具径の2.5倍程度がひとつの目安です。

深いポケットで小さなRを指定すると、工具の突き出しが長くなり、びびりや折損のリスクが高くなります。

コストを抑えるには、ポケットの内側Rをできるだけ大きくし、無理のない工具径で加工できる形状にすることが大切です。

6. 短納期・小ロットで依頼している

短納期や小ロットも、見積りが高くなりやすい要因です。

短納期では、材料手配や機械の予定調整が必要になり、特急対応の費用が発生する場合があります。

また、小ロットの場合は段取り時間を数量で分散できないため、1個あたりの単価が高くなりやすくなります。

コストを抑えたい場合は、できるだけ早めに依頼し、数量や納期に余裕を持たせることが大切です。

見積りを抑えるためのポイント

金属加工の見積りを抑えるには、加工しやすい図面にすることが重要です。

特に、以下の点を意識するとよいでしょう。

• タップ深さを必要以上に深くしない
• 外側コーナーはRではなくC面取りで済まないか確認する
• 公差は必要な箇所だけ厳しくする
• 特殊な穴公差は本当に必要か確認する
• ポケットの内側Rはできるだけ大きくする
• 短納期にならないよう早めに依頼する

加工費は、材料費だけで決まるわけではありません。

段取り、工具、加工時間、検査、不良リスクなど、さまざまな要素を含めて見積りが作られます。

図面段階で少し工夫するだけでも、見積り金額を抑えられる可能性があります。

まとめ

金属加工の見積りが高くなる理由には、形状、公差、工具、段取り、検査などが関係しています。

特に、タップ穴が深すぎる、外側コーナーにRがある、公差が厳しすぎる、特殊な穴公差がある、深いポケットに小さなRがある、といった図面は加工費が高くなりやすいです。

もちろん、機能上どうしても必要な形状や公差であれば問題ありません。

しかし、必要以上に厳しい指定や加工しにくい形状があると、加工費や納期に影響します。

金属加工を依頼する際は、必要な精度と加工しやすさのバランスを考えて図面を確認することが大切です。

‍
