第二種電気工事士への挑戦 - 24日目

VVFケーブルの紹介と在庫チェック

今日は実技試験で使うケーブルの種類紹介と、練習用の在庫チェックをしていきます。

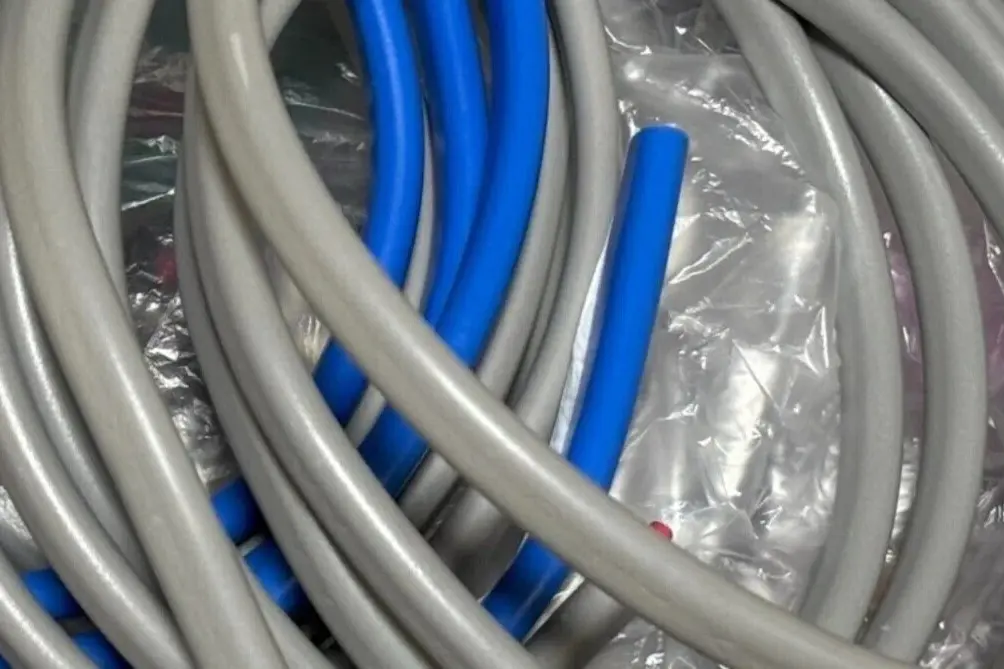

VVFケーブルいろいろ

まずは、実技試験でよく使うVVFケーブルから。

■ VVF1.6×2C（グレー・右手前）

• 直径1.6mm、2芯（黒・白）
• 一番よく使われている定番ケーブルです。

■ VVF2.0×2C（青色）

• 直径2.0mm、2芯（黒・白）
• 1.6より太く、電流容量の大きい回路に使われます。

■ VVF1.6×3C（グレー・左奥）

• 直径1.6mm、3芯（黒・白・赤）
• 三路スイッチなどで使われます。

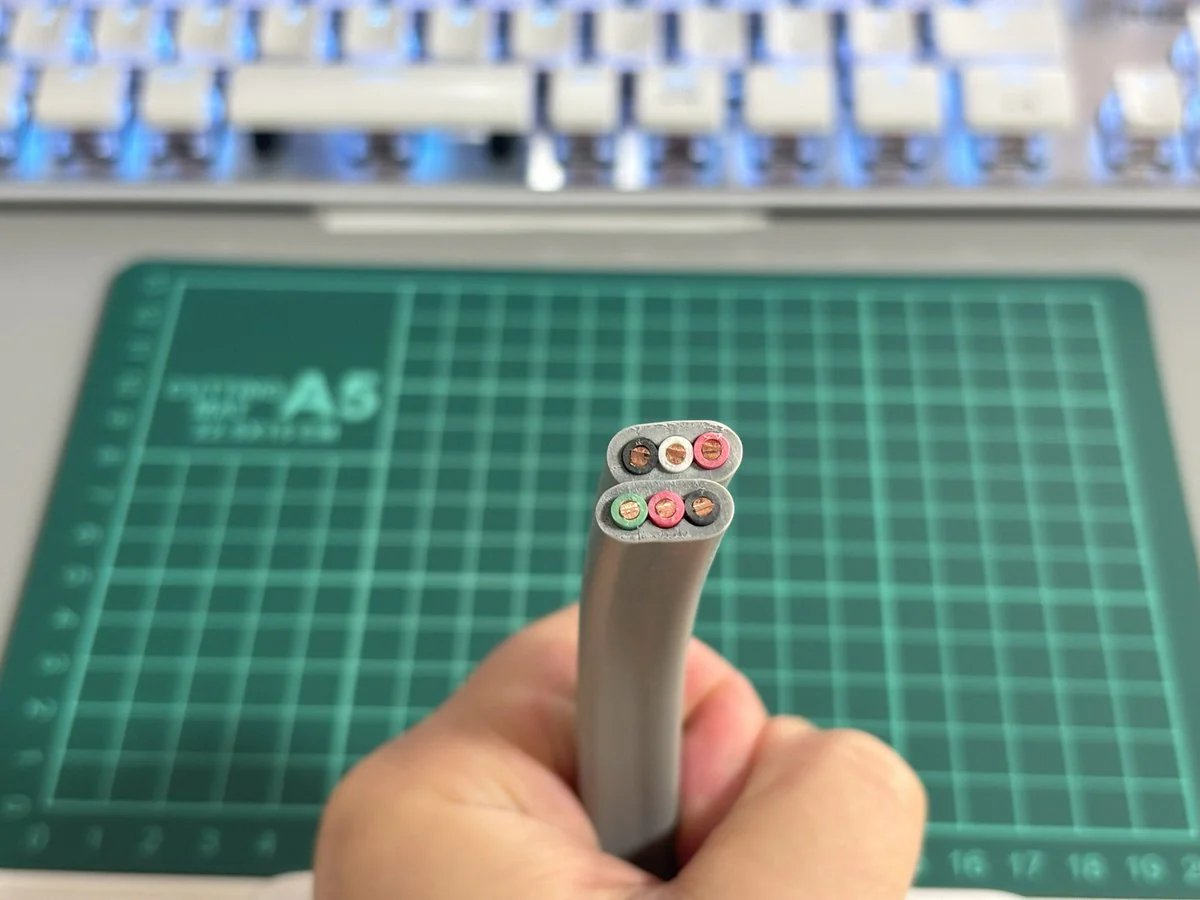

VVF2.0×3Cは2種類あります

次に紹介するのがVVF2.0×3C。
こちらは2種類あります。（他にもあるかも）

• 黒・白・赤
• 黒・赤・緑（※緑はアース線）

ちなみに、黒・赤・緑の被覆には緑のラインが入っている。
用途に応じて使い分けます。

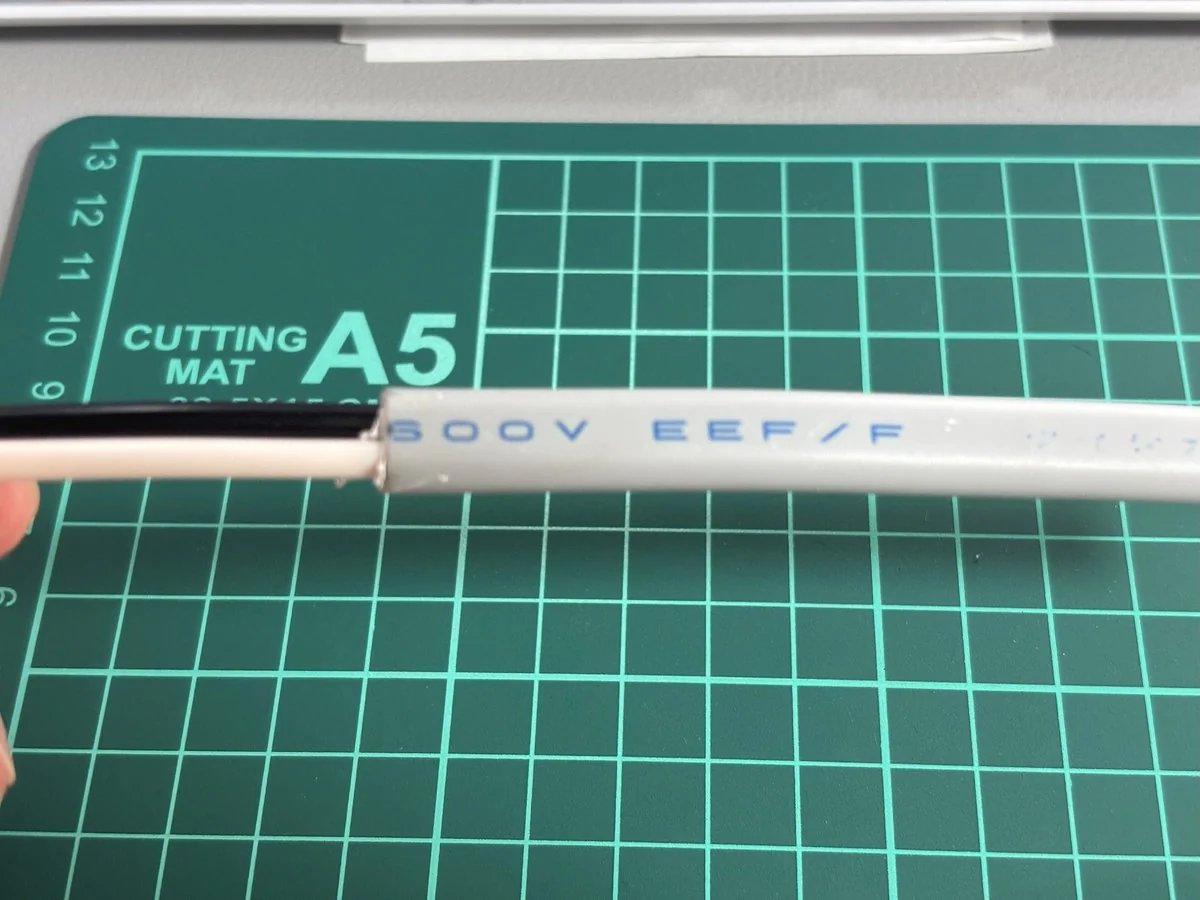

EM-EEF 2.0×2C もあります

続いてはEM-EEF 2.0×2C。

• 見た目はVVFに似ていますが、
• ハロゲン・鉛を含まない環境配慮型ケーブル
• VVFの進化版と考えてOK

ただし、被覆がやや剥きにくいという難点もあります。

平形だけじゃない、VVRも存在します

今日紹介したケーブルはすべて平形ですが、
実技試験他にもVVRという丸形ケーブルも使用します。

用途によって使い分けることになりますが、通常の工事では平形がメインですね。

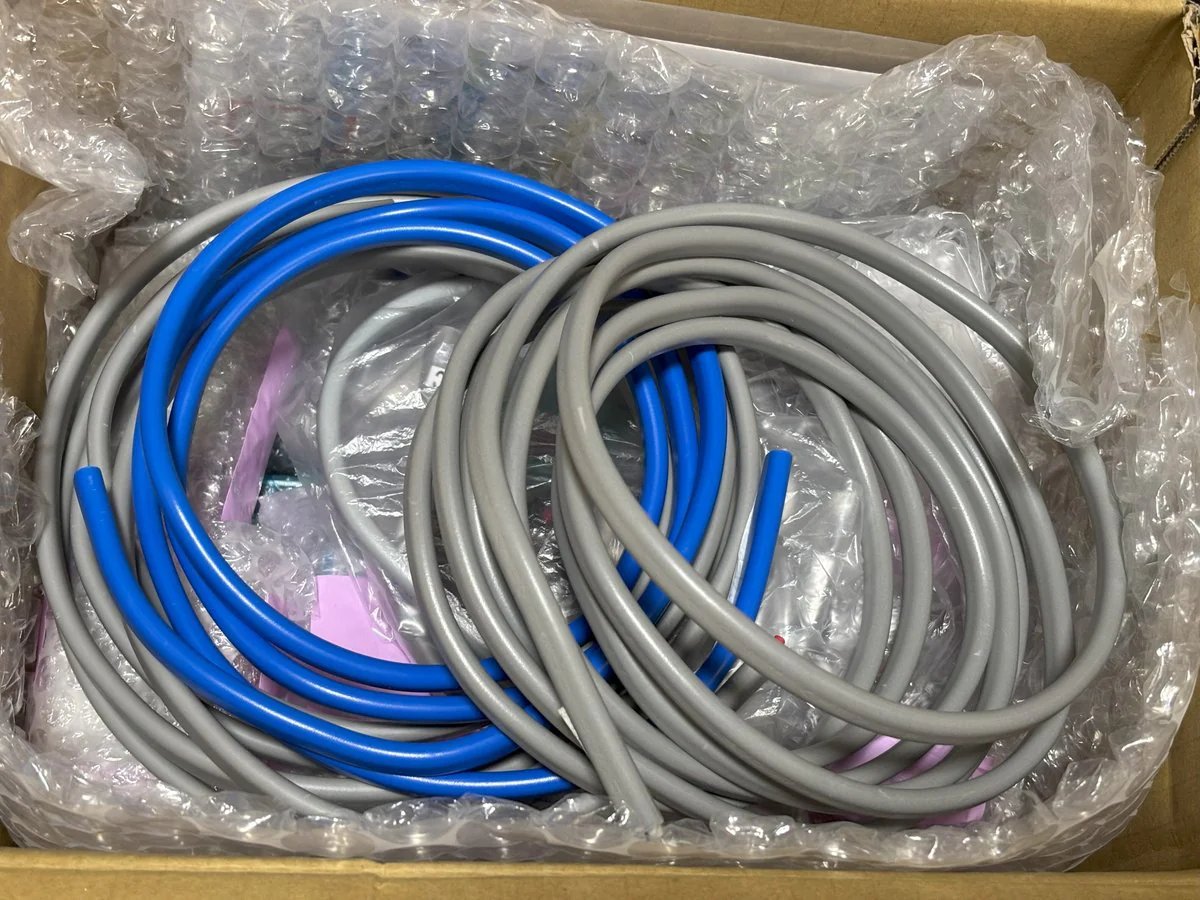

練習用の在庫チェックと今後の仕入れ

最後に、フリマサイトで集めた器具と配線を棚卸ししてみました。

• VVF2.0×2C → 不足
• VVF1.6×3C → 不足

どちらも練習で必須なので、近々補充が必要です。
幸い商品券があるので、
週末にでもホームセンターで仕入れる予定です。

次回は、実際にケーブルを使った練習の進捗や、作業時のコツについて書いていきます。
最後まで読んでくださってありがとうございました⚡

‍

‍
